Наклон кабина трубопроводы — HITACHI ZX350K-3

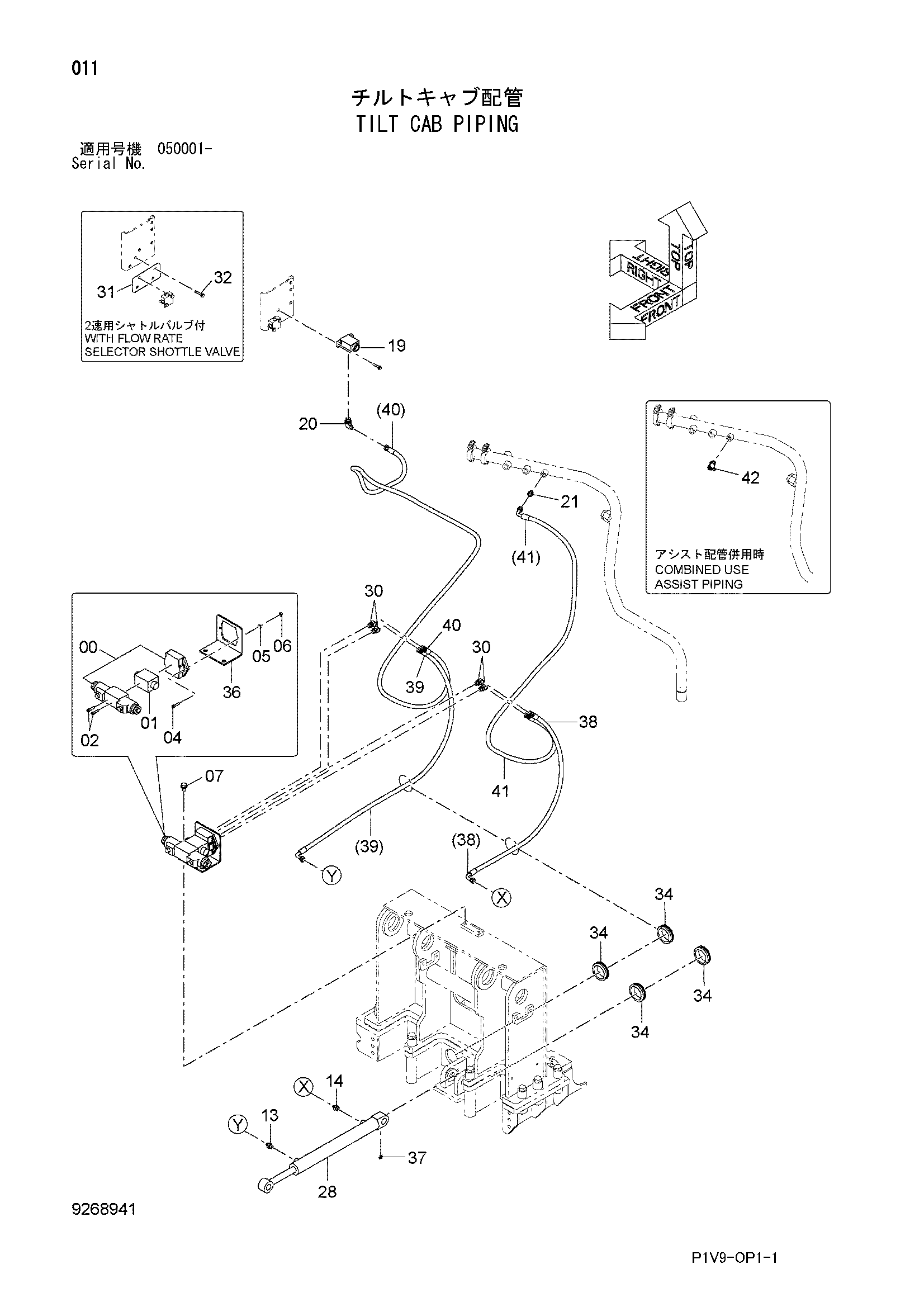

Заводская схема «Наклон кабина трубопроводы» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4601744 | Электромагнитный клапан | 1 |
| 01 | 4381396 | Коллектор | 1 |
| 02 | M340590 | Болт с внутренним шестигранником | 4 |
| 04 | J780625 | Болт с внутренним шестигранником | 2 |
| 05 | A590906 | Пружинная шайба | 2 |
| 06 | M500605 | Гайка | 2 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4239185 | Тхроттле | 1 |
| 19 | 4381291 | Крышка | 1 |
| 20 | 4200471 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4612071 | Гидроцилиндр | 1 |
| 30 | A852233 | Угловой штуцер | 4 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9767507 | Кронштейн | 1 |
| 32 | J260840 | Болт с шайбой | 2 |
| 32A | J900840 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | 4292762 | Резиновая втулка | 4 |
| 36 | 4676212 | Кронштейн | 1 |
| 37 | 4146061 | Пресс-маслёнка | 1 |
| 38 | 4677022 | Шланг | 1 |
| 39 | 4677021 | Шланг | 1 |
| 40 | 4677020 | Шланг | 1 |
| 41 | 4677258 | Шланг | 1 |
| 42 | 4234371 | Тройник | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
