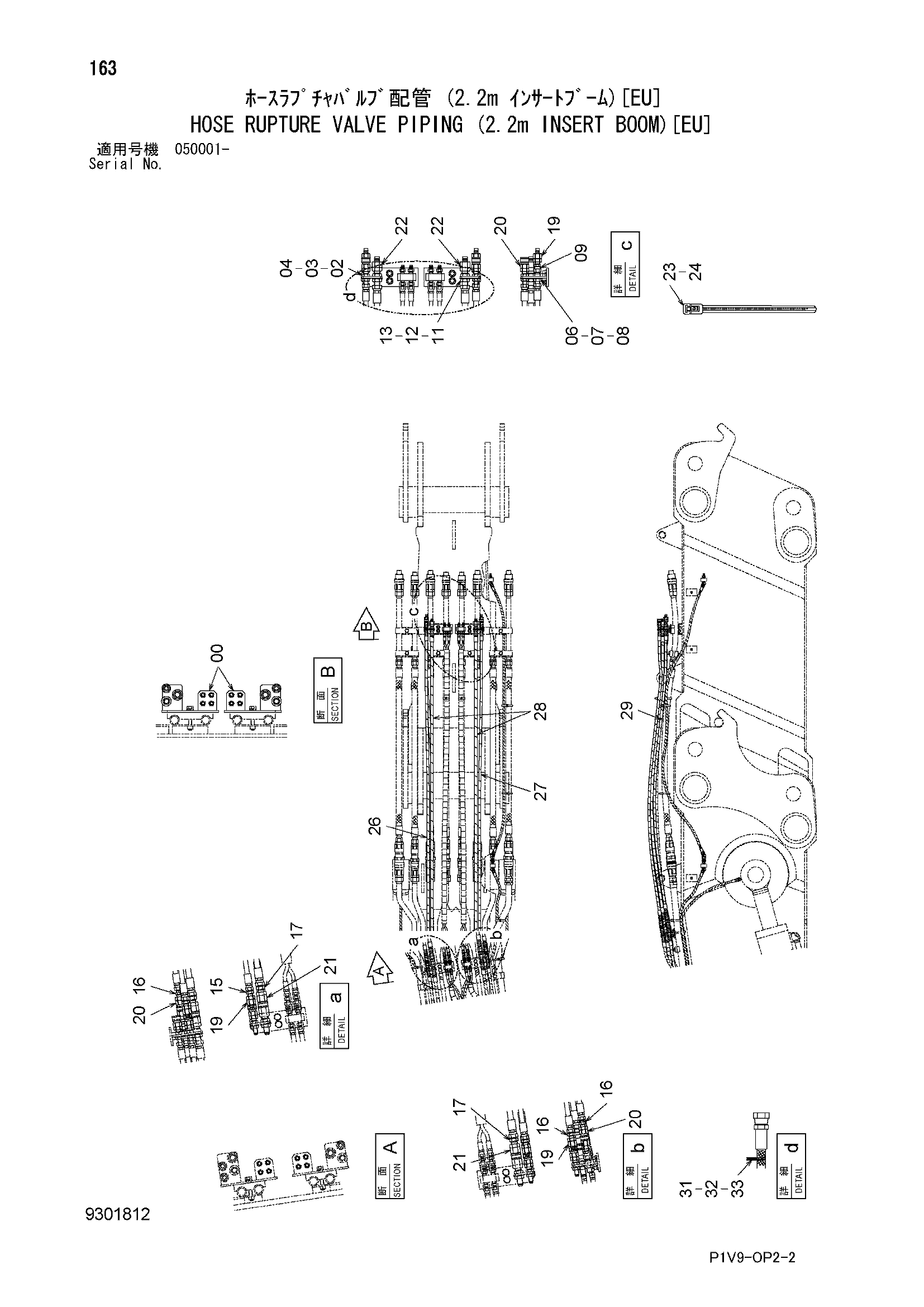

Шланг защита от разрыва клапан трубопроводы (2.2m вставка стрела)[EU] — HITACHI ZX350K-3

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2.2m вставка стрела)[EU]» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8116936	Блок	2
02	4361209	Адаптер	2
03	4202531	Гайка	2
04	A590116	Плоская шайба	2
06	4200810	Адаптер	2
07	4200812	Гайка	2
08	A590118	Плоская шайба	2
09	4316739	Адаптер	2
11	4361210	Адаптер	2
12	A590120	Плоская шайба	2
13	4316589	Гайка	2
15	4154652	Адаптер	2
16	94-1302	Адаптер	2
17	4154653	Адаптер	2
19	4166109	Самоуплотняющееся соединение	4
20	4166236	Самоуплотняющееся соединение	4
21	4166235	Самоуплотняющееся соединение	2
22	4166110	Самоуплотняющееся соединение	2
23	4654945	Ленточный зажим	12
24	4121859	Ленточный зажим	6
26	9297381	Шланг в сборе	1
26A	4693131	Шланг	1
26B	4327293	Защитный кожух	5
27	9297382	Шланг в сборе	1
27A	4693132	Шланг	1
27B	4327293	Защитный кожух	5
28	9297383	Шланг в сборе	2
28A	4693133	Шланг	1
28B	4327293	Защитный кожух	5
29	9301792	Шланг в сборе	2
29A	4699022	Шланг	1
29B	4327293	Защитный кожух	4
31	4629640	Ленточный зажим	2
32	4629642	Ленточный зажим	2
33	4629639	Ленточный зажим	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
