Гидролинии рабочего оборудования (3.8m нижний стрела) — HITACHI ZX350K-3

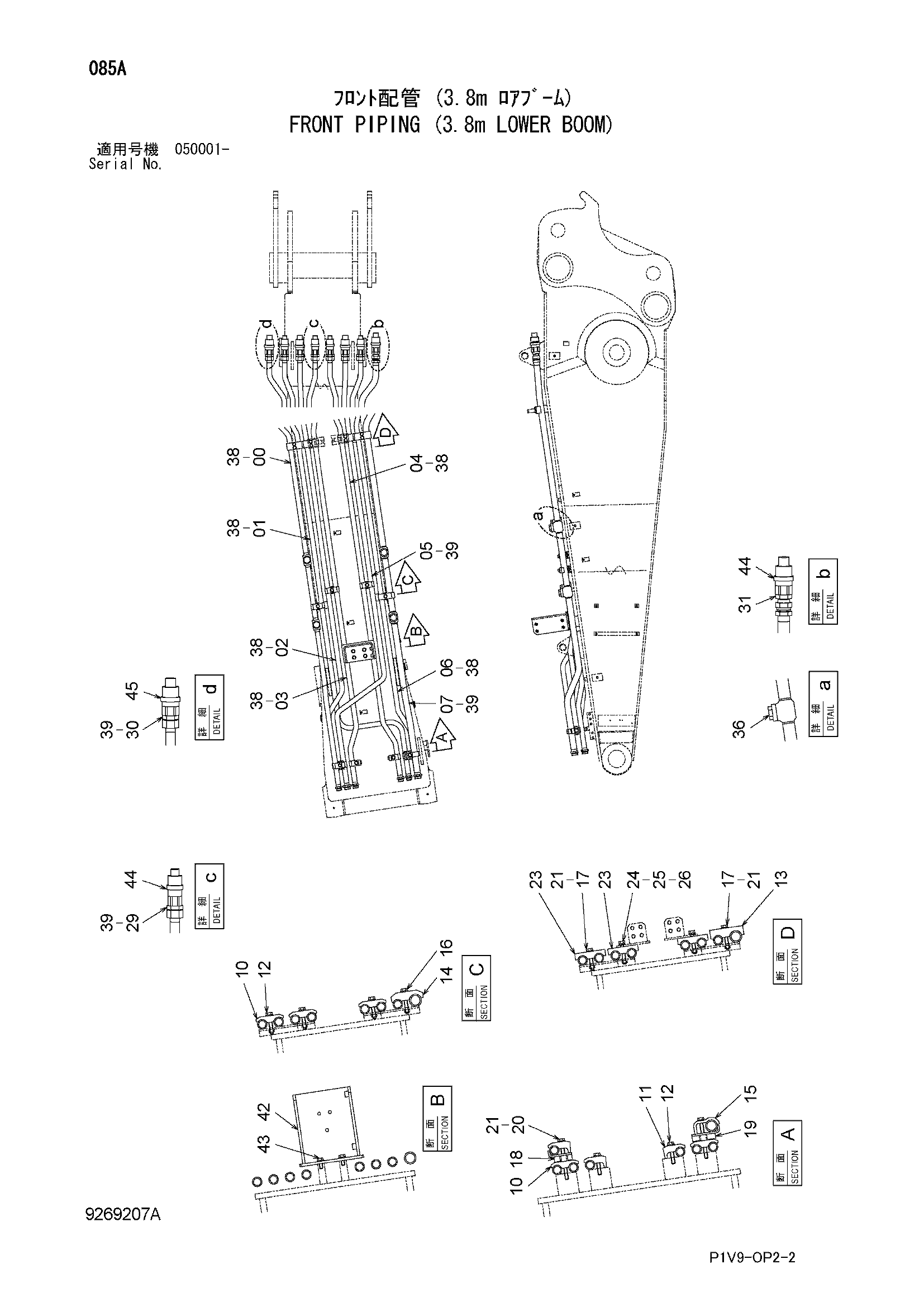

Заводская схема «Гидролинии рабочего оборудования (3.8m нижний стрела)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106713 | Трубка | 1 |
| 01 | 8106714 | Трубка | 1 |
| 02 | 8106715 | Трубка | 1 |
| 03 | 8106716 | Трубка | 1 |
| 04 | 8106717 | Трубка | 1 |
| 05 | 8106718 | Трубка | 1 |
| 06 | 8106719 | Трубка | 1 |
| 07 | 8106720 | Трубка | 1 |
| 10 | 4189860 | Хомут трубки | 5 |
| 11 | 4190127 | Хомут трубки | 3 |
| 12 | J271270 | Болт с шайбой | 5 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4685313 | Хомут трубки | 1 |
| 14 | 4198598 | Хомут трубки | 1 |
| 15 | 4053698 | Хомут трубки | 1 |
| 16 | J271280 | Болт с шайбой | 1 |
| 16A | J901280 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J901270 | Болт | 4 |
| 18 | 9764772 | Кронштейн | 1 |
| 19 | 9765086 | Кронштейн | 1 |
| 20 | J901208 | Болт | 2 |
| 21 | A590112 | Плоская шайба | 6 |
| 23 | 4612395 | Хомут трубки | 3 |
| 24 | J901275 | Болт | 4 |
| 25 | A590112 | Плоская шайба | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 29 | 4207425 | Адаптер | 4 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4316041 | Адаптер | 3 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 4042035 | Адаптер | 1 |
| 31A | 970860 | Уплотнительное кольцо | 1 |
| 36 | 4113926 | Пробка | 4 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4187328 | Уплотнительное кольцо | 6 |
| 39 | 4187329 | Уплотнительное кольцо | 9 |
| 42 | 7050816 | Кронштейн | 1 |
| 43 | J271230 | Болт с шайбой | 4 |
| 43A | J901230 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | 4665539 | Самоуплотняющееся соединение | 4 |
| 45 | 4665541 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
