Орошение трубопроводы (6.7m верхний стрела)(удлинённый вылет демонтажный передний) — HITACHI ZX350K-3

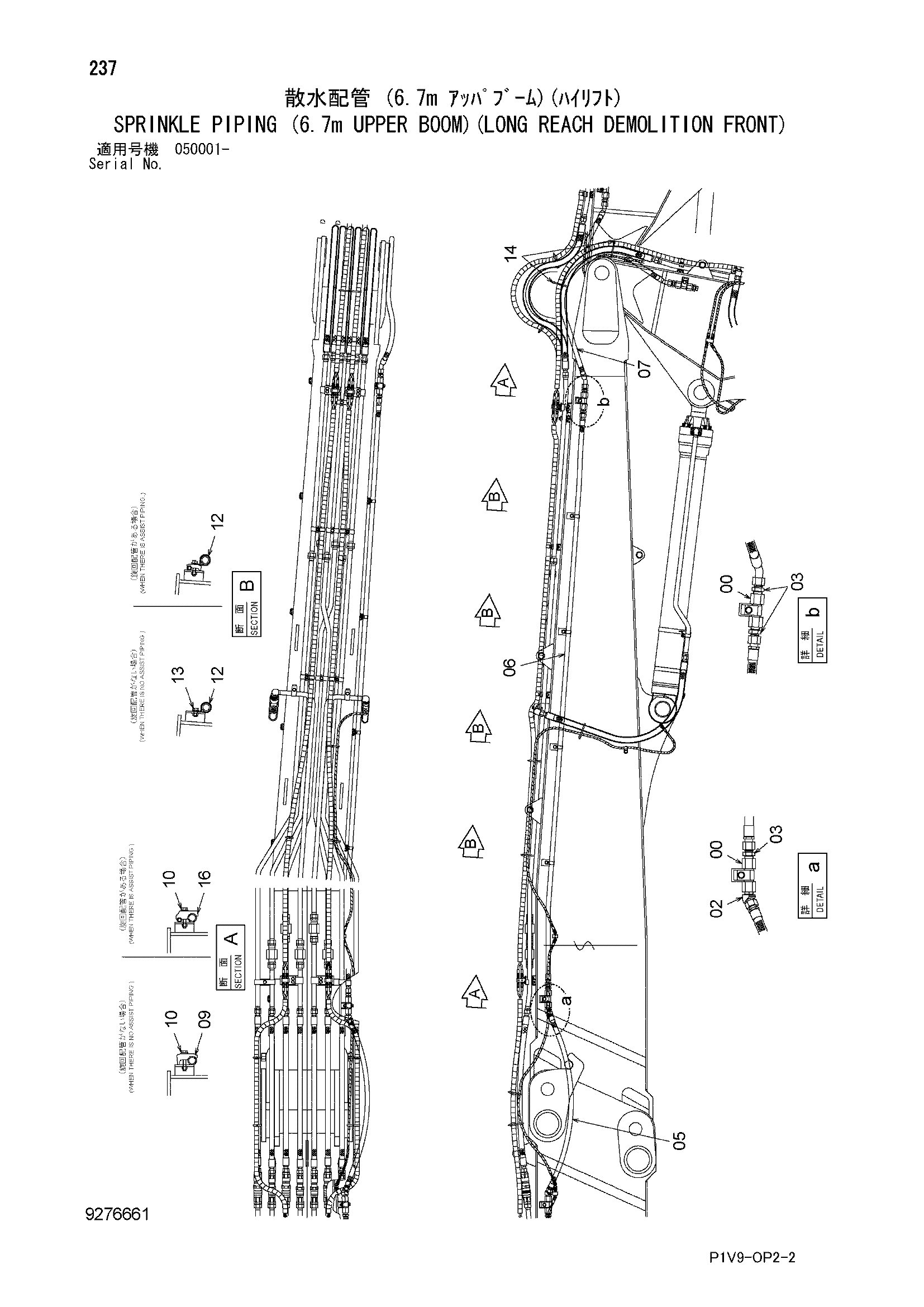

Заводская схема «Орошение трубопроводы (6.7m верхний стрела)(удлинённый вылет демонтажный передний)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1505 | Угловой штуцер | 1 |
| 03 | 94-1305 | Адаптер | 3 |
| 05 | 4268949 | Шланг | 1 |
| 06 | 4615762 | Шланг | 1 |
| 07 | 4625383 | Шланг | 1 |
| 09 | 4190127 | Хомут трубки | 2 |
| 10 | J271270 | Болт с шайбой | 2 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4190264 | Зажим | 4 |
| 13 | J271225 | Болт с шайбой | 4 |
| 13A | J901225 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4055312 | Ленточный зажим | 2 |
| 16 | 4619468 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
