Вилка (рукоять 3.20m)<330> — HITACHI ZX350K-3

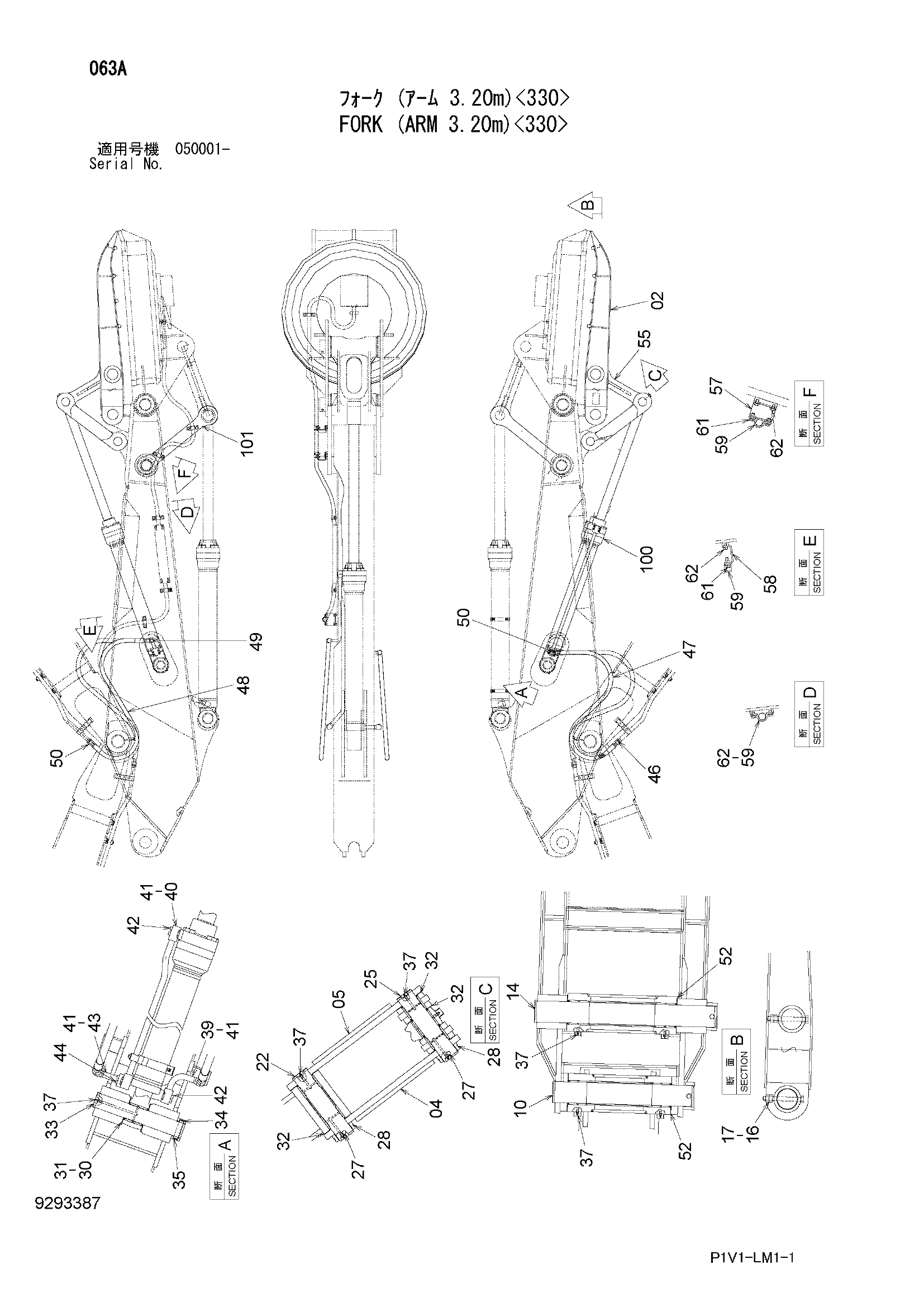

Заводская схема «Вилка (рукоять 3.20m)<330>» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6026614 | Вилка | 1 |
| 04 | 8094437 | Тяга | 1 |
| 05 | 8094438 | Тяга | 1 |
| 10 | 3096397 | Палец | 1 |
| 14 | 3096396 | Палец | 1 |
| 16 | J932013 | Болт | 2 |
| 17 | J951020 | Гайка | 4 |
| 22 | 3096398 | Палец | 1 |
| 25 | 3096399 | Палец | 1 |
| 27 | 4098713 | Палец | 2 |
| 28 | 4098712 | Кольцо | 2 |
| 30 | 4444288 | Упорная пластина 1.0mm | 2 |
| 31 | 4444289 | Упорная пластина 2.0mm | 1 |
| 32 | 4450012 | Упорная пластина 1.0mm | 10 |
| 33 | 3099822 | Палец | 1 |
| 34 | 4106307 | Палец | 1 |
| 35 | 4098716 | Кольцо | 1 |
| 37 | J75481 | Пресс-маслёнка | 9 |
| 39 | 9769851 | Трубка | 1 |
| 40 | 8094316 | Трубка | 1 |
| 41 | A811030 | Уплотнительное кольцо | 3 |
| 42 | M341056 | Болт с внутренним шестигранником | 8 |
| 43 | 9769850 | Трубка | 1 |
| 44 | M341036 | Болт с внутренним шестигранником | 4 |
| 46 | 4187329 | Уплотнительное кольцо | 1 |
| 47 | 4709224 | Шланг | 1 |
| 48 | 4688250 | Шланг | 1 |
| 49 | 4187308 | Уплотнительное кольцо | 1 |
| 50 | 4187328 | Уплотнительное кольцо | 2 |
| 52 | 4450014 | Упорная пластина 1.0mm | 8 |
| 55 | 7047912 | Тяга | 1 |
| 57 | 9739314 | Кронштейн | 2 |
| 58 | 9742706 | Кронштейн | 1 |
| 59 | 4035463 | Хомут трубки | 6 |
| 61 | 4609016 | Болт с шайбой | 6 |
| 62 | J271220 | Болт с шайбой | 12 |
| 62A | J901220 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 100 | 4719974 | Гидроцилиндр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
