Гидроцилиндр стрела — HITACHI ZX350K-3

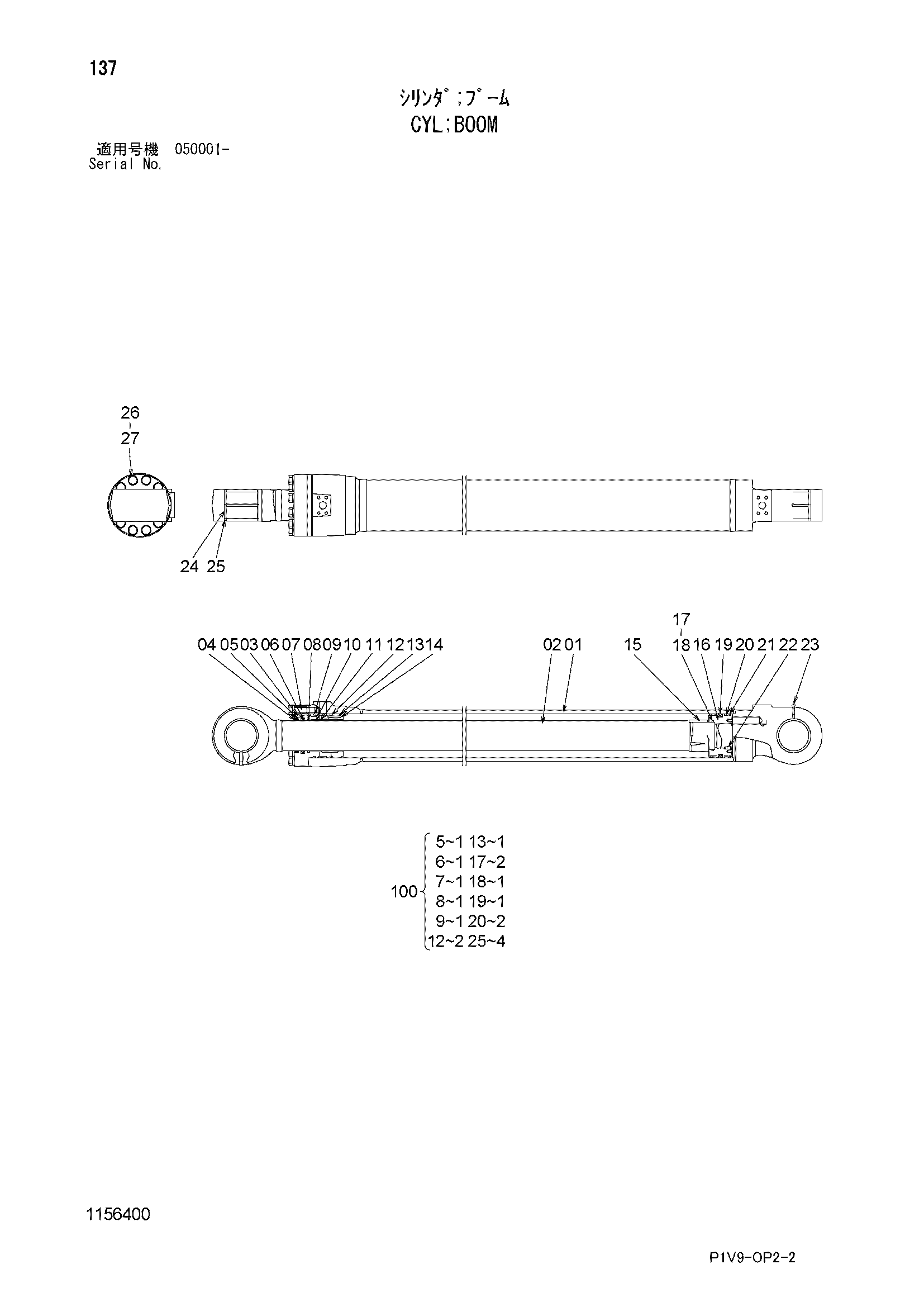

Заводская схема «Гидроцилиндр стрела» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4662103 | Гидроцилиндр стрела | 1 | |
| 01 | 1156401 | Гидроцилиндр | 1 |
| 02 | 1156402 | Шток поршня | 1 |
| 03 | 1156403 | Головка гидроцилиндра | 1 |
| 04 | 1156404 | Стопорное кольцо | 1 |
| 05 | 1156405 | Пылезащитное уплотнение | 1 |
| 06 | 1156406 | Шток пакинг | 1 |
| 07 | 1156407 | Кольцо буффер | 1 |
| 08 | 1156408 | Опорное кольцо | 1 |
| 09 | 1156409 | Уплотнительное кольцо | 1 |
| 10 | 1156410 | Втулка | 1 |
| 11 | 1156411 | Стопорное кольцо | 1 |
| 12 | 1156408 | Опорное кольцо | 2 |
| 13 | 1156409 | Уплотнительное кольцо | 1 |
| 14 | 1156412 | Втулка | 1 |
| 15 | 1156413 | Плунжер | 1 |
| 16 | 1156414 | Поршень | 1 |
| 17 | 1156415 | Опорное кольцо | 2 |
| 18 | 1156416 | Уплотнительное кольцо | 1 |
| 19 | 1156417 | Поршневое кольцо | 1 |
| 20 | 1156418 | Износостойкое кольцо | 2 |
| 21 | 1156419 | Кольцо | 2 |
| 22 | 0961218 | Винт | 1 |
| 23 | 0920505 | Штуцер | 1 |
| 24 | 1156422 | Втулка | 4 |
| 25 | 4085479 | Пылезащитное уплотнение | 4 |
| 26 | 1156423 | Болт | 12 |
| 27 | 0961216 | Шайба | 12 |
| 100 | 4682534 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
