Пилотные гидролинии (G)(пол) — HITACHI ZX350K-3

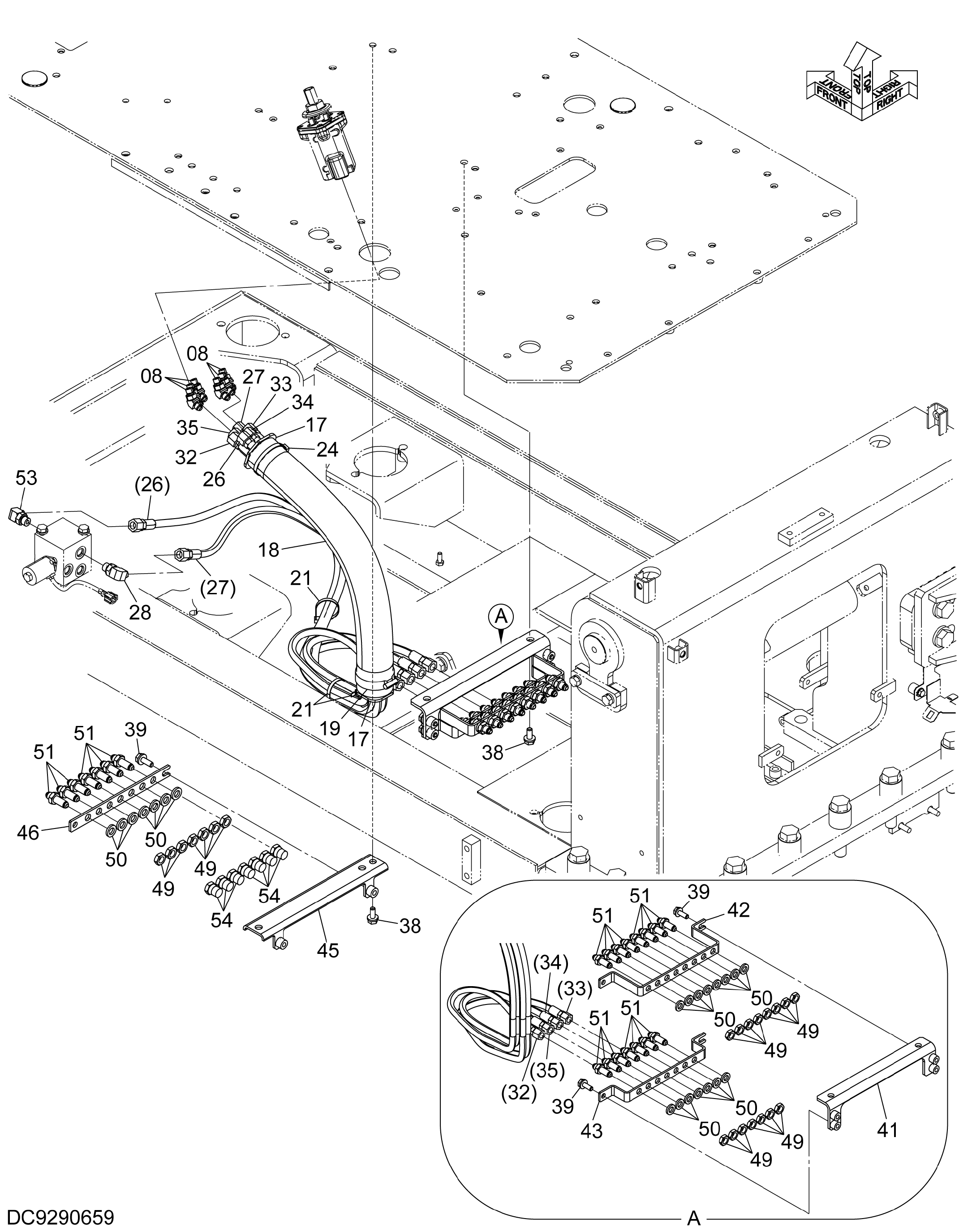

Заводская схема «Пилотные гидролинии (G)(пол)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 3079728 | Втулка | 2 |
| 18 | 4629782 | Шланг | 1 |
| 19 | 4351774 | Хомут шланга | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 24 | 4323613 | Ленточный зажим | 1 |
| 26 | 4450433 | Шланг | 1 |
| 27 | 4635255 | Шланг | 1 |
| 28 | A852333 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4456707 | Шланг | 1 |
| 33 | 4486628 | Шланг | 1 |
| 34 | 4660226 | Шланг | 1 |
| 35 | 4364516 | Шланг | 1 |
| 38 | J271025 | Болт с шайбой | 4 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J271030 | Болт с шайбой | 6 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 8113576 | Кронштейн | 1 |
| 42 | 4662940 | Кронштейн | 1 |
| 43 | 4662941 | Кронштейн | 1 |
| 45 | 8113618 | Кронштейн | 1 |
| 46 | 4684302 | Кронштейн | 1 |
| 49 | 4202531 | Гайка | 22 |
| 50 | A590914 | Пружинная шайба | 22 |
| 51 | 4202532 | Адаптер | 22 |
| 53 | 4711798 | Фильтр | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4223518 | Пробка унион | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
