Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX350K-3

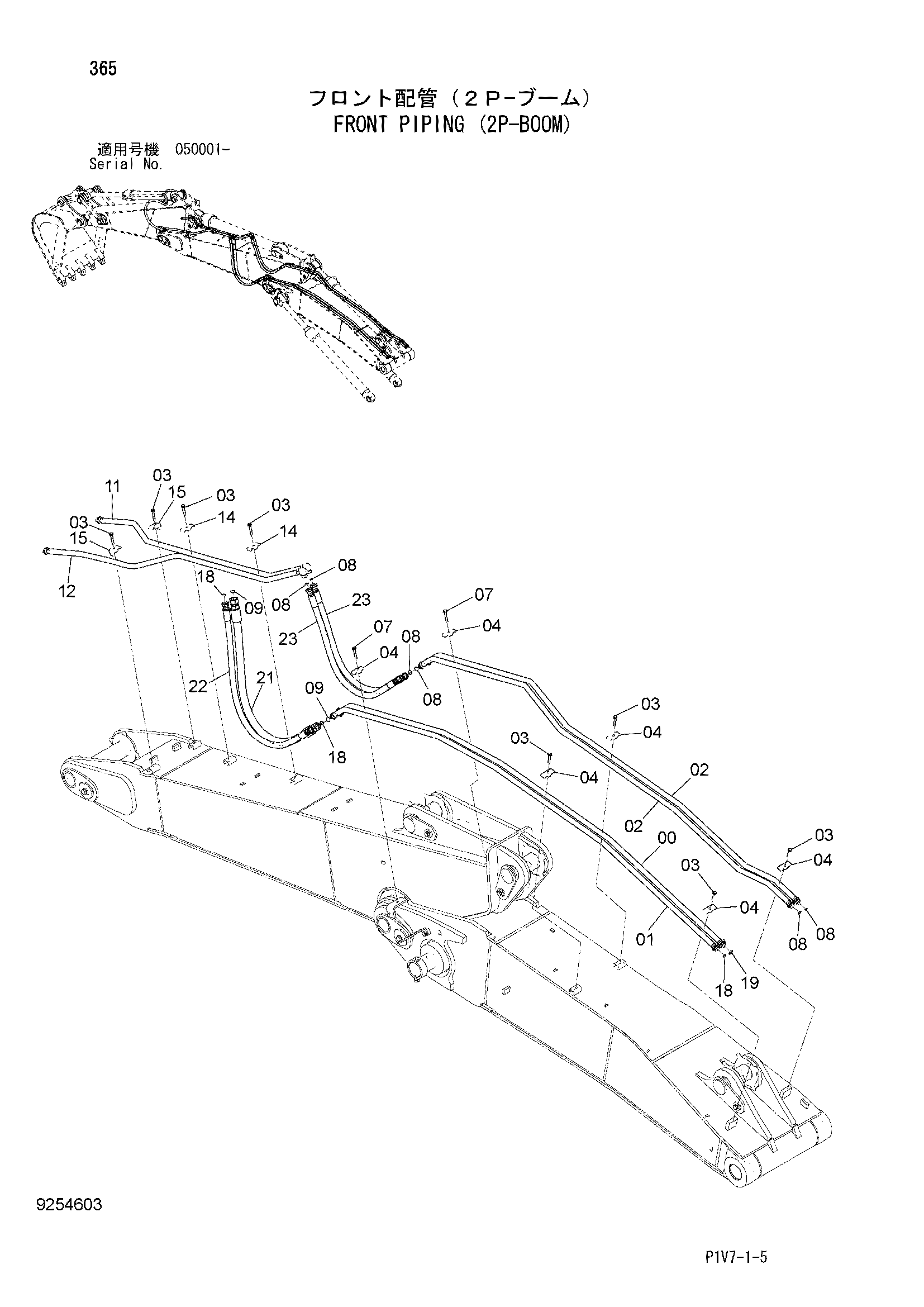

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049109 | Трубка | 1 |
| 01 | 7049110 | Трубка | 1 |
| 02 | 7049111 | Трубка | 2 |
| 03 | J271275 | Болт с шайбой | 8 |
| 03A | J901275 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4189860 | Хомут трубки | 6 |
| 07 | J271280 | Болт с шайбой | 2 |
| 07A | J901280 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 6 |
| 09 | 4187329 | Уплотнительное кольцо | 2 |
| 11 | 8101955 | Трубка | 1 |
| 12 | 8101956 | Трубка | 1 |
| 14 | 4189860 | Хомут трубки | 2 |
| 15 | 4190127 | Хомут трубки | 2 |
| 18 | 4187328 | Уплотнительное кольцо | 3 |
| 19 | 4187329 | Уплотнительное кольцо | 1 |
| 21 | 4642276 | Шланг | 1 |
| 22 | 4640645 | Шланг | 1 |
| 23 | 4641704 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
