Трубопроводы системы смазки (3.2m рукоять) — HITACHI ZX350K-3

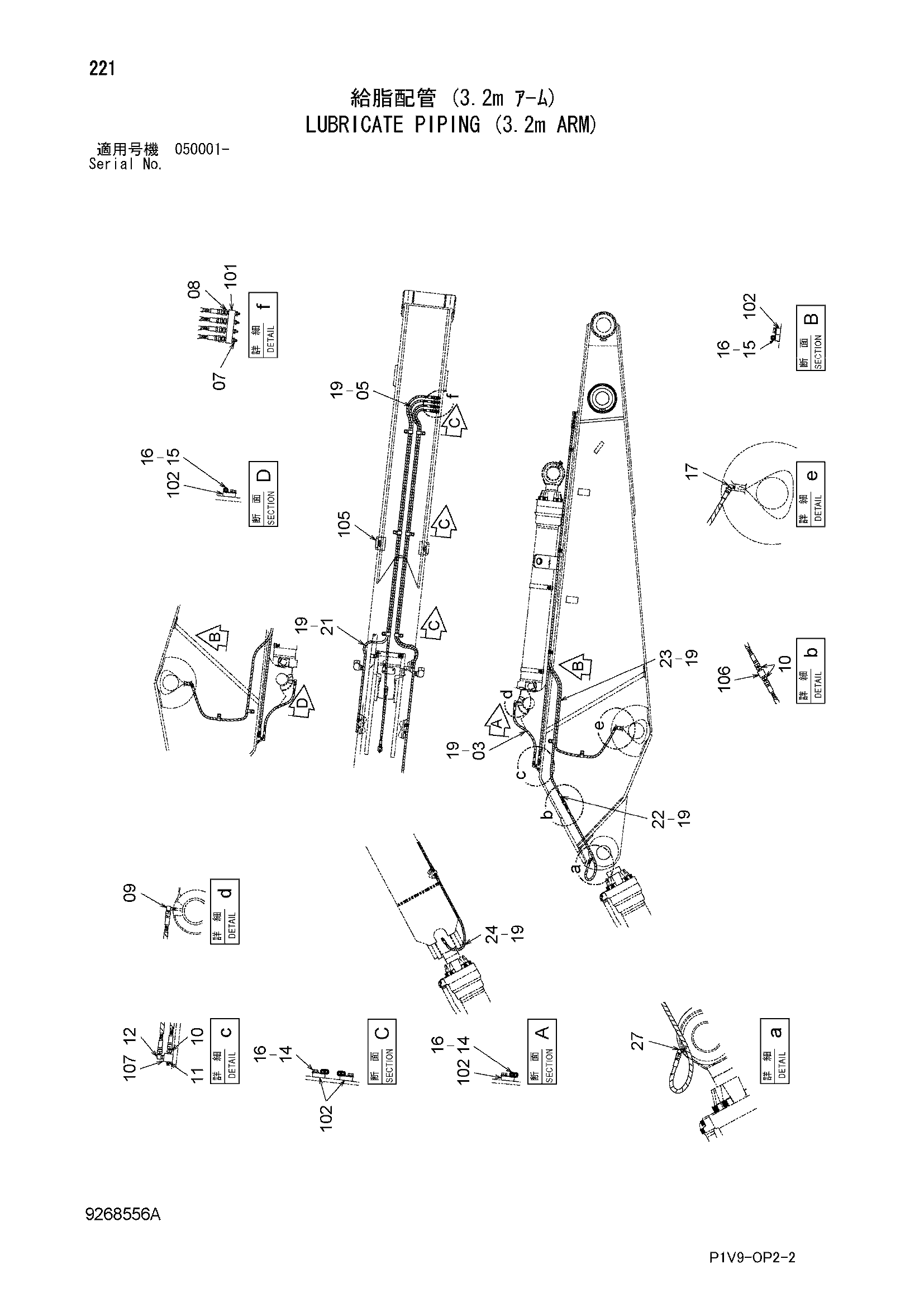

Заводская схема «Трубопроводы системы смазки (3.2m рукоять)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4442331 | Шланг | 1 |
| 05 | 4471862 | Шланг | 1 |
| 07 | J75482 | Пресс-маслёнка | 4 |
| 08 | 4154651 | Адаптер | 4 |
| 09 | 4256211 | Угловой штуцер | 1 |
| 10 | 4154651 | Адаптер | 3 |
| 11 | 94-2022 | Пробка | 1 |
| 12 | 4154656 | Угловой штуцер | 1 |
| 14 | 4190292 | Зажим | 7 |
| 15 | 4190275 | Зажим | 3 |
| 16 | J271016 | Болт с шайбой | 10 |
| 16A | J901016 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4298745 | Угловой штуцер | 2 |
| 19 | 4327293 | Защитный кожух | 25 |
| 21 | 4605050 | Шланг | 1 |
| 22 | 4647857 | Шланг | 1 |
| 23 | 4638967 | Шланг | 1 |
| 24 | 4674834 | Шланг | 1 |
| 27 | 4298745 | Угловой штуцер | 1 |
| 101 | 4487565 | Блок | 1 |
| 102 | 4195689 | Седло винта | 10 |
| 105 | 4467508 | Кронштейн | 2 |
| 106 | 4274901 | Блок | 1 |
| 107 | 4333216 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
