Позиционирование гидроцилиндр (2P-BOOM) — HITACHI ZX350K-3

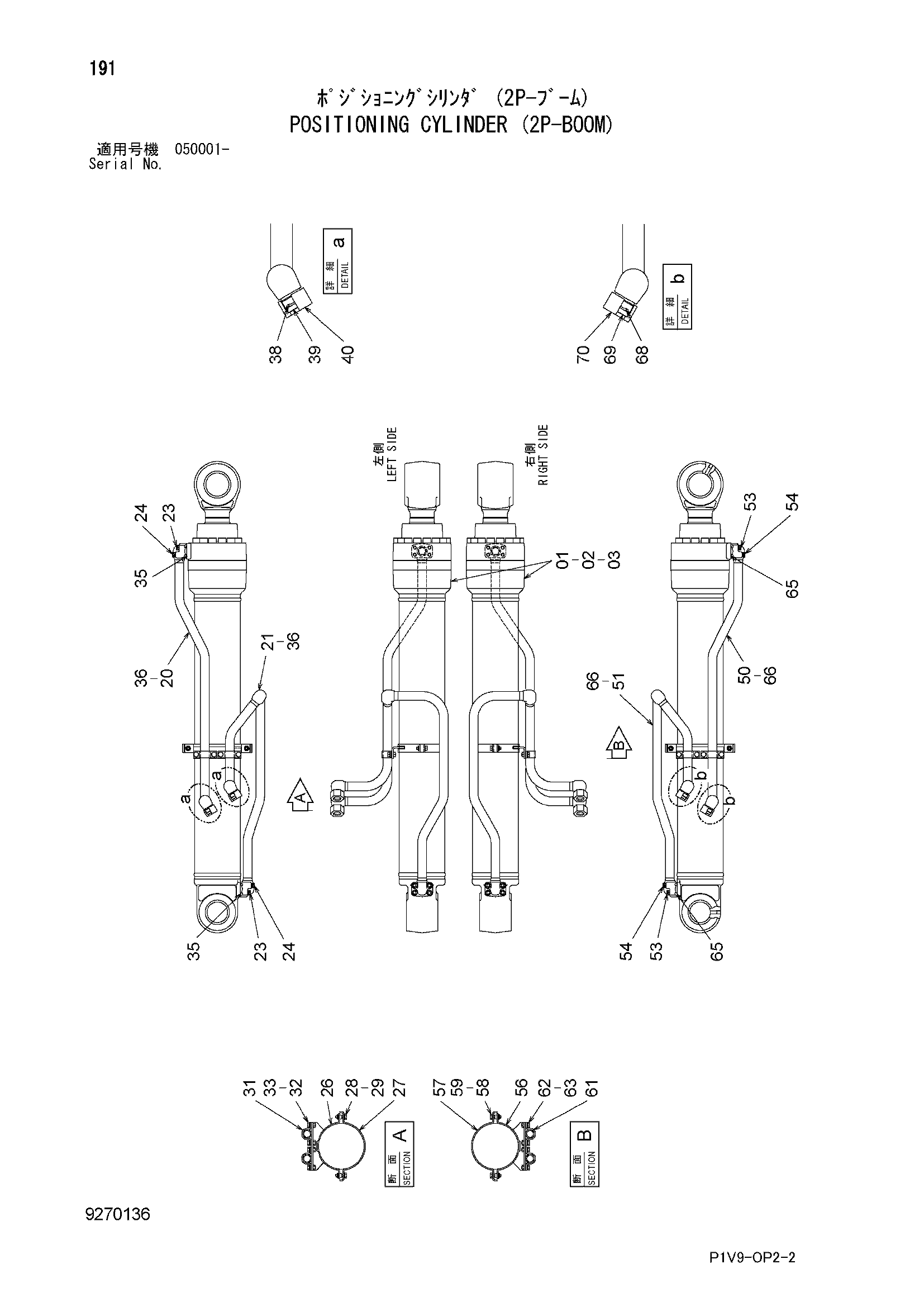

Заводская схема «Позиционирование гидроцилиндр (2P-BOOM)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-03 | 9266568 | Гидроцилиндр | 2 |
| 01 | 4658116 | Гидроцилиндр | 1 |
| 02 | 4397791 | Втулка | 2 |
| 03 | 4332285 | Втулка | 2 |
| 20-40 | 9270137 | Трубопроводы гидроцилиндр. (левый) | 1 |
| 20 | 8106958 | Трубка | 1 |
| 21 | 8106959 | Трубка | 1 |
| 23 | M341245 | Болт с внутренним шестигранником | 4 |
| 24 | M341260 | Болт с внутренним шестигранником | 4 |
| 26 | 8104453 | Хомут | 1 |
| 27 | 3107886 | Хомут | 1 |
| 28 | J901035 | Болт | 2 |
| 29 | A590910 | Пружинная шайба | 2 |
| 31 | 4174241 | Хомут трубки | 2 |
| 32 | J901025 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 35 | A811035 | Уплотнительное кольцо | 2 |
| 36 | 4187328 | Уплотнительное кольцо | 2 |
| 38 | 4187328 | Уплотнительное кольцо | 2 |
| 39 | 4189095 | Колпачок | 2 |
| 40 | 4188138 | Гайка | 2 |
| 50-70 | 9270138 | Трубопроводы гидроцилиндр. (правый) | 1 |
| 50 | 8106956 | Трубка | 1 |
| 51 | 8106957 | Трубка | 1 |
| 53 | M341245 | Болт с внутренним шестигранником | 4 |
| 54 | M341260 | Болт с внутренним шестигранником | 4 |
| 56 | 8104453 | Хомут | 1 |
| 57 | 3107886 | Хомут | 1 |
| 58 | J901035 | Болт | 2 |
| 59 | A590910 | Пружинная шайба | 2 |
| 61 | 4174241 | Хомут трубки | 2 |
| 62 | J901025 | Болт | 4 |
| 63 | A590910 | Пружинная шайба | 4 |
| 65 | A811035 | Уплотнительное кольцо | 2 |
| 66 | 4187328 | Уплотнительное кольцо | 2 |
| 68 | 4187328 | Уплотнительное кольцо | 2 |
| 69 | 4189095 | Колпачок | 2 |
| 70 | 4188138 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
