Кондиционер (2) — HITACHI ZX350K-3

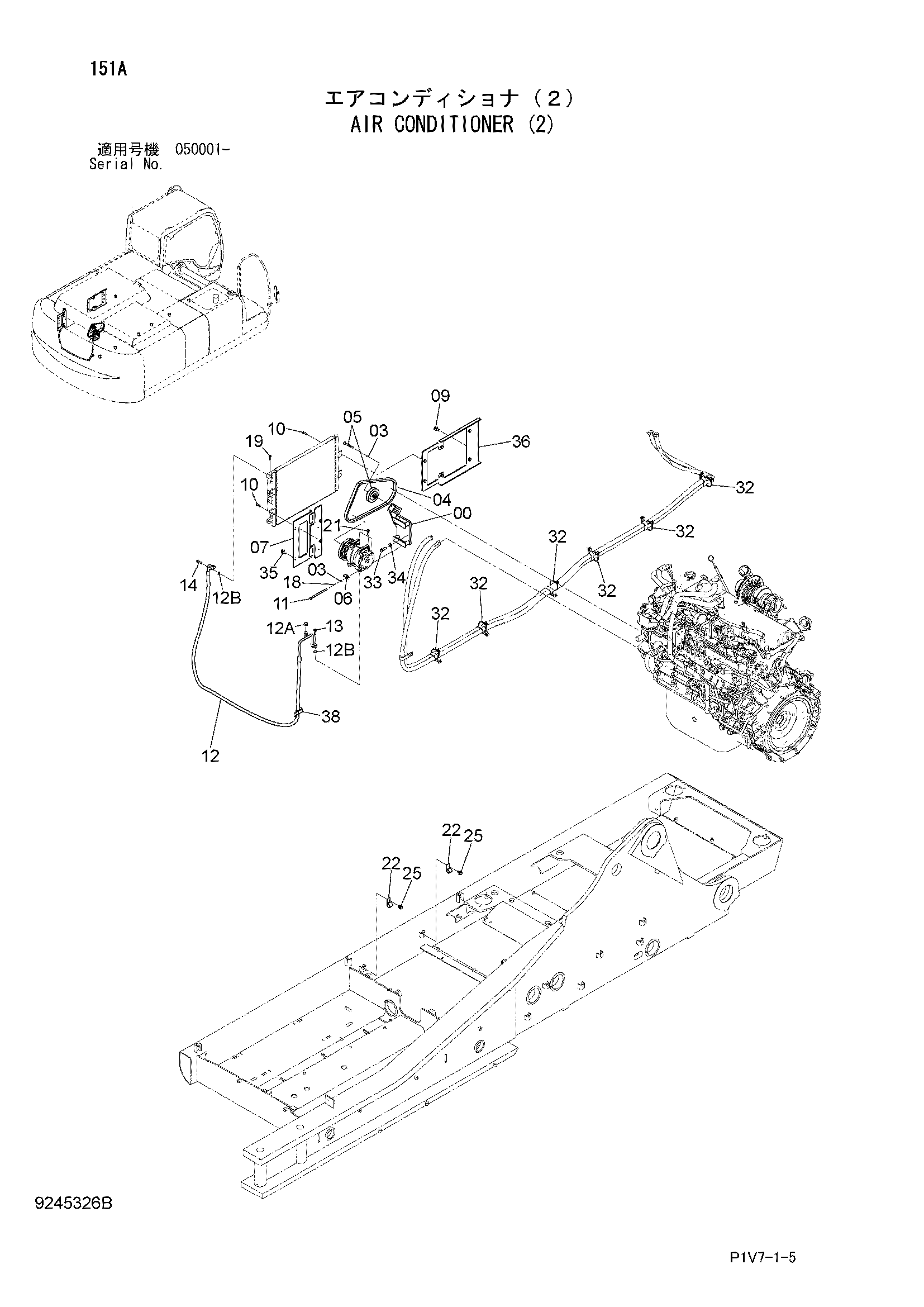

Заводская схема «Кондиционер (2)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047608 | Кронштейн | 1 |
| 03 | A590108 | Плоская шайба | 5 |
| 04 | 4612331 | Ремень V | 1 |
| 05 | 4346770 | Шкив | 1 |
| 06 | 4355515 | Кронштейн | 1 |
| 07 | 8098172 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J260825 | Болт с шайбой | 4 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 11 | 4652416 | Болт | 4 |
| 12 | 4630841 | Шланг | 1 |
| 12A | 4370247 | Колпачок | 1 |
| 12B | 4421946 | Уплотнительное кольцо | 2 |
| 13 | J260830 | Болт с шайбой | 1 |
| 13A | J900830 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | J260835 | Болт с шайбой | 1 |
| 14A | J900835 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | J260625 | Болт с шайбой | 1 |
| 19A | J900625 | Болт | 1 |
| 19B | A590106 | Плоская шайба | 1 |
| 21 | J260830 | Болт с шайбой | 1 |
| 21A | J900830 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 4190273 | Зажим | 2 |
| 25 | J271020 | Болт с шайбой | 3 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 32 | 4055312 | Ленточный зажим | 6 |
| 33 | J921035 | Болт | 4 |
| 34 | J222010 | Шайба | 4 |
| 35 | J281030 | Болт с шайбой | 2 |
| 35A | J901030 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 36 | 8103589 | Кронштейн | 1 |
| 38 | 4190282 | Зажим | 1 |
| 40 | 4190274 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
