Рукоять шланг защита от разрыва клапан трубопроводы (передний) — HITACHI ZX350K-3

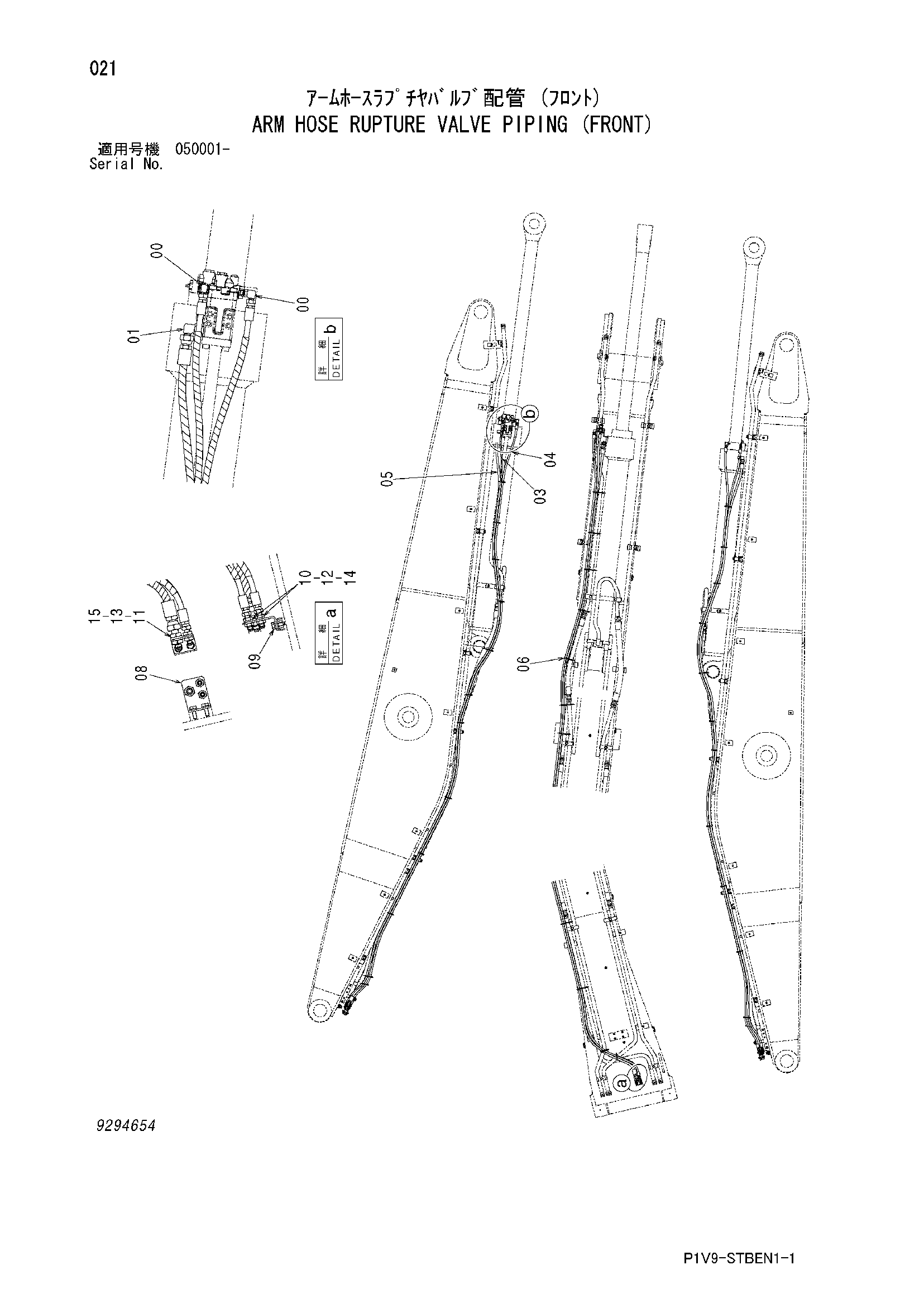

Заводская схема «Рукоять шланг защита от разрыва клапан трубопроводы (передний)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9297018 | Шланг в сборе | 1 |
| 03A | 4689031 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 16 |
| 04 | 9297019 | Шланг в сборе | 1 |
| 04A | 4691514 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 16 |
| 05 | 9297020 | Шланг в сборе | 1 |
| 05A | 4692553 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 16 |
| 06 | 4055312 | Ленточный зажим | 12 |
| 08 | 4654129 | Кронштейн | 1 |
| 09 | J271030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4202532 | Адаптер | 2 |
| 11 | 4315207 | Адаптер | 1 |
| 12 | 4202531 | Гайка | 2 |
| 13 | 4316589 | Гайка | 1 |
| 14 | A590914 | Пружинная шайба | 2 |
| 15 | A590920 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
