Гидролинии рабочего оборудования (1.0m центральный стрела) — HITACHI ZX350K-3

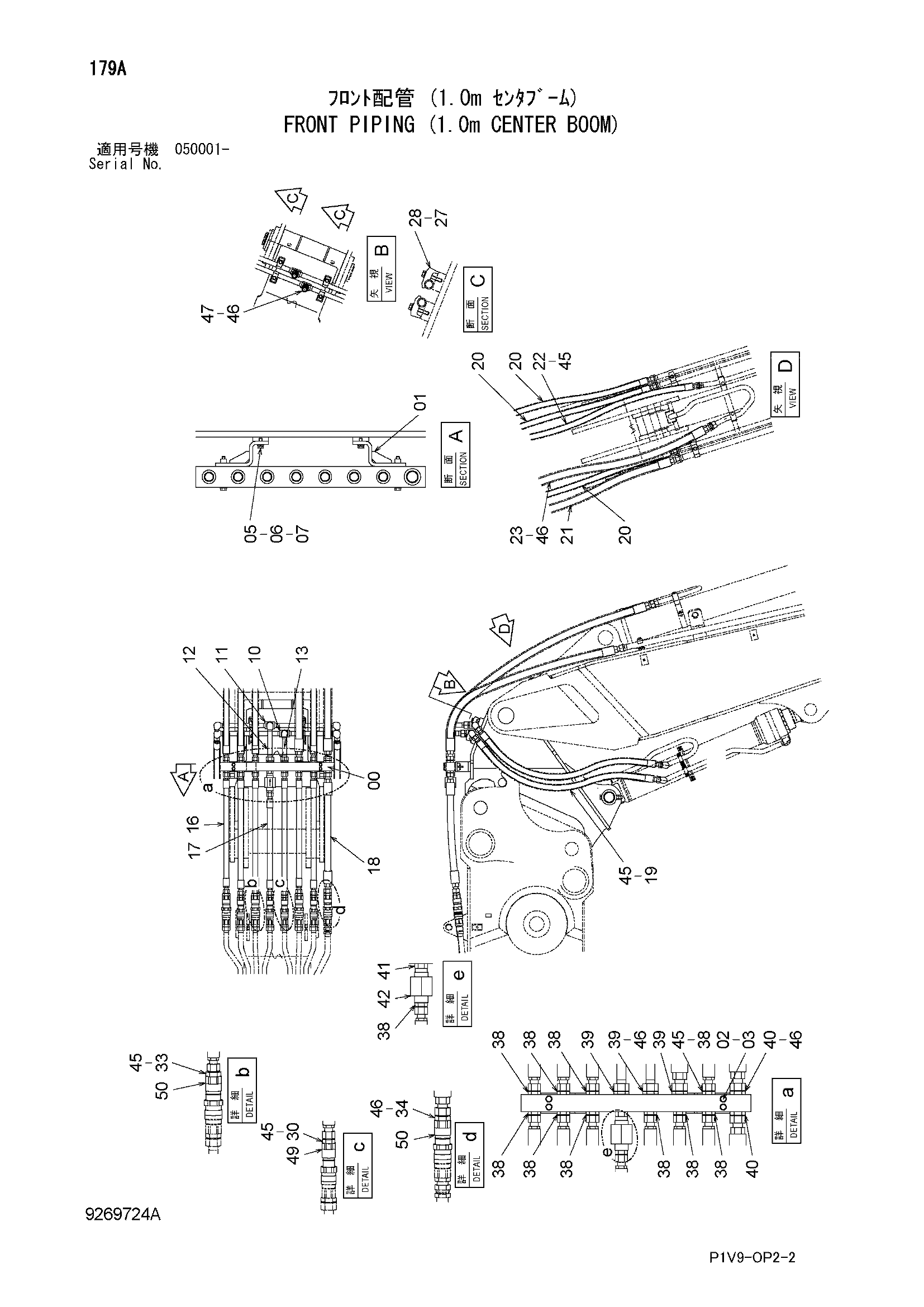

Заводская схема «Гидролинии рабочего оборудования (1.0m центральный стрела)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3108955 | Коллектор | 1 |
| 01 | 9766905 | Кронштейн | 2 |
| 02 | J901204 | Болт | 4 |
| 03 | A590112 | Плоская шайба | 4 |
| 05 | J901230 | Болт | 4 |
| 06 | A590112 | Плоская шайба | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 10 | 8106960 | Трубка | 1 |
| 11 | 8106961 | Трубка | 1 |
| 12 | 9766906 | Трубка | 1 |
| 13 | 9766907 | Трубка | 1 |
| 16 | 4272697 | Шланг | 6 |
| 17 | 4286811 | Шланг | 1 |
| 18 | 4602103 | Шланг | 1 |
| 19 | 4642621 | Шланг | 4 |
| 20 | 4623555 | Шланг | 3 |
| 21 | 4650017 | Шланг | 1 |
| 22 | 4483088 | Шланг | 1 |
| 23 | 4604725 | Шланг | 1 |
| 27 | 4190127 | Хомут трубки | 4 |
| 28 | J271270 | Болт с шайбой | 4 |
| 28A | J901270 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 30 | 4189535 | Адаптер | 4 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4249285 | Адаптер | 3 |
| 33A | 970860 | Уплотнительное кольцо | 1 |
| 34 | 4316041 | Адаптер | 1 |
| 34A | 970860 | Уплотнительное кольцо | 1 |
| 38 | 4189535 | Адаптер | 11 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4205196 | Адаптер | 3 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4316041 | Адаптер | 2 |
| 40A | 970860 | Уплотнительное кольцо | 1 |
| 41 | 4371289 | Адаптер | 1 |
| 41A | 4506429 | Уплотнительное кольцо | 2 |
| 42 | 9075046 | Клапан замедленного возврата | 1 |
| 45 | 4187328 | Уплотнительное кольцо | 23 |
| 46 | 4187329 | Уплотнительное кольцо | 9 |
| 47 | 4207425 | Адаптер | 2 |
| 47A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 4665538 | Самоуплотняющееся соединение | 4 |
| 50 | 4665540 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
