HSB/NPK общий трубопроводы — HITACHI ZX350K-3

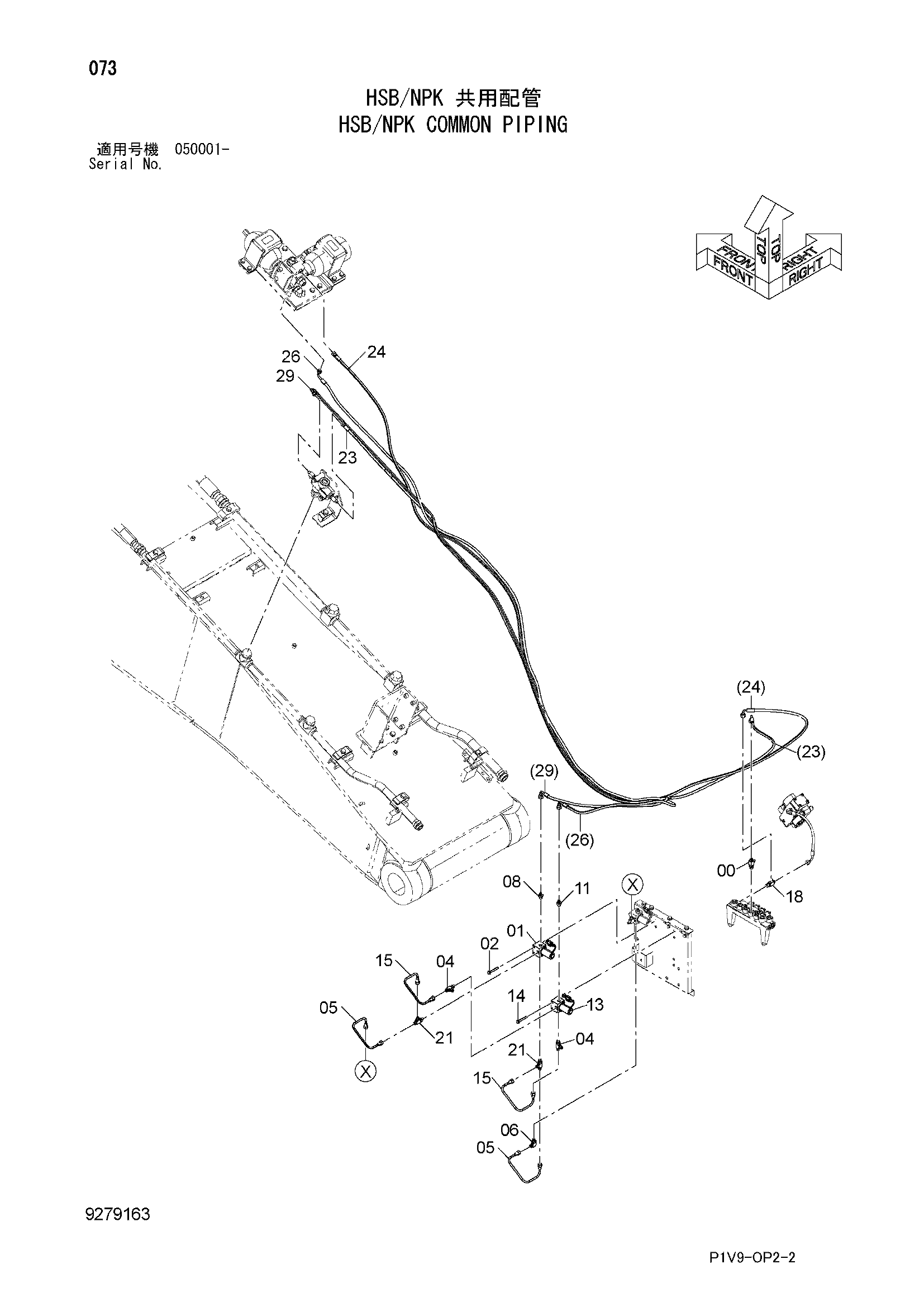

Заводская схема «HSB/NPK общий трубопроводы» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852422 | Тройник | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4261289 | Электромагнитный клапан | 1 |
| 02 | J260860 | Болт с шайбой | 2 |
| 02A | J900860 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4479162 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 3104881 | Трубка | 2 |
| 06 | 4293950 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4261289 | Электромагнитный клапан | 1 |
| 14 | J260860 | Болт с шайбой | 2 |
| 14A | J900860 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 3104881 | Трубка | 2 |
| 18 | A852422 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4344050 | Тройник | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 9268216 | Шланг в сборе | 1 |
| 23A | 4659613 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 8 |
| 24 | 9272772 | Шланг в сборе | 1 |
| 24A | 4663432 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 8 |
| 26 | 9271470 | Шланг в сборе | 1 |
| 26A | 4664830 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 8 |
| 29 | 9290013 | Шланг в сборе | 1 |
| 29A | 4683678 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
