Стрела угол сигнализация — HITACHI ZX350K-3

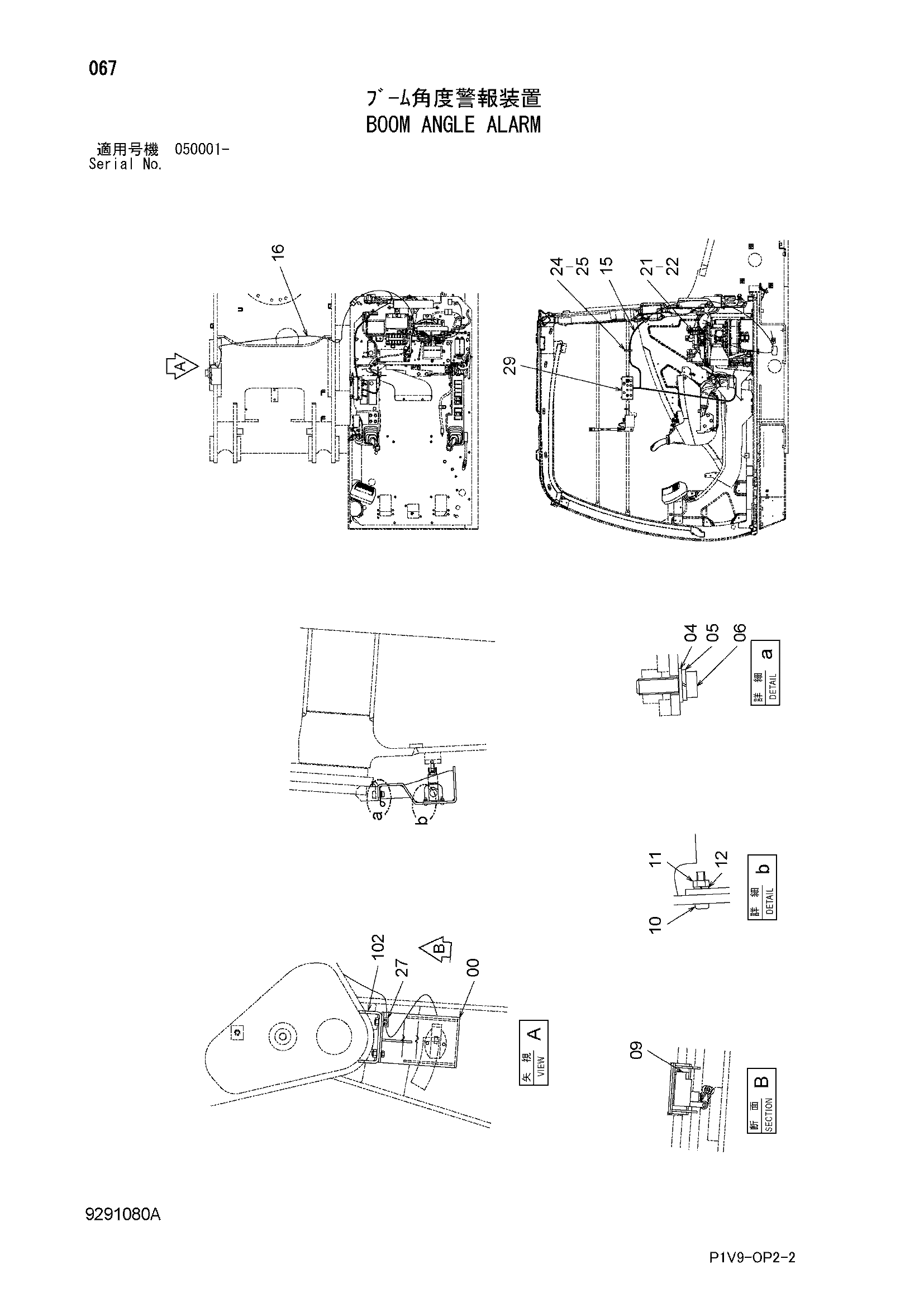

Заводская схема «Стрела угол сигнализация» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769942 | Кронштейн | 1 |
| 04 | A590108 | Плоская шайба | 2 |
| 05 | A590908 | Пружинная шайба | 2 |
| 06 | J900825 | Болт | 2 |
| 09 | 4473331 | Выключатель микро | 1 |
| 10 | M430416 | Винт | 2 |
| 11 | M500403 | Гайка | 2 |
| 12 | A590904 | Пружинная шайба | 2 |
| 15 | 3108764 | Жгут проводов | 1 |
| 16 | 4659577 | Жгут проводов | 1 |
| 21 | 4414207 | Реле | 1 |
| 22 | J460616 | Винт с шайбой | 1 |
| 24 | 4121859 | Ленточный зажим | 5 |
| 25 | 4055311 | Ленточный зажим | 9 |
| 27 | 4190261 | Зажим | 1 |
| 29 | 9291079 | Короб выключатель | 1 |
| 102 | 8121297 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
