Орошение трубопроводы (4.2m верхний стрела)(2P-BOOM) — HITACHI ZX350K-3

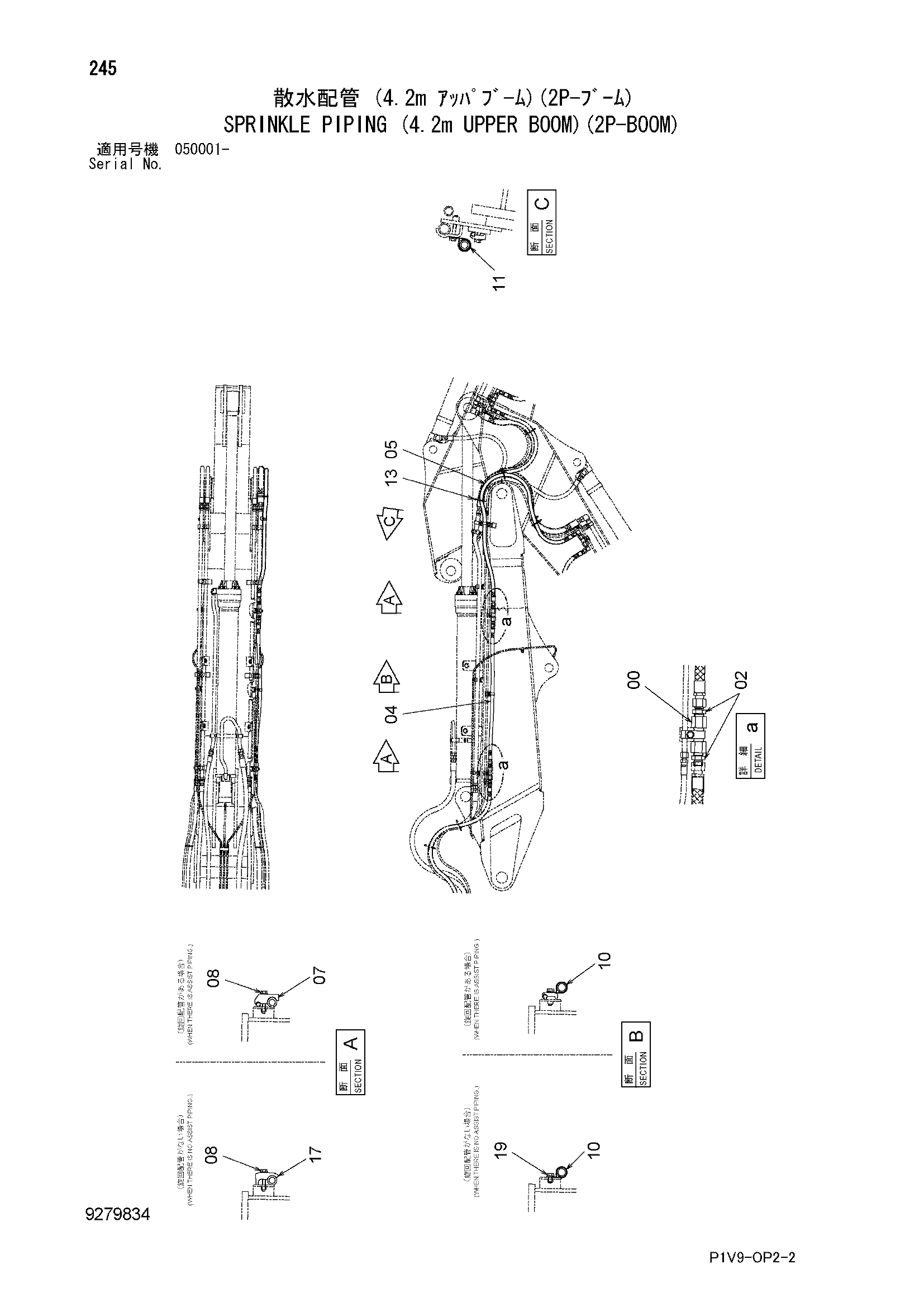

Заводская схема «Орошение трубопроводы (4.2m верхний стрела)(2P-BOOM)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1305 | Адаптер | 4 |
| 04 | 4672734 | Шланг | 1 |
| 05 | 4672735 | Шланг | 1 |
| 07 | 4619468 | Хомут трубки | 2 |
| 08 | J271270 | Болт с шайбой | 2 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4190264 | Зажим | 1 |
| 11 | 4190291 | Зажим | 1 |
| 13 | 4121859 | Ленточный зажим | 3 |
| 17 | 4190127 | Хомут трубки | 2 |
| 19 | J271225 | Болт с шайбой | 1 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
