Гидролинии рабочего оборудования (стрела) — HITACHI ZX350K-3

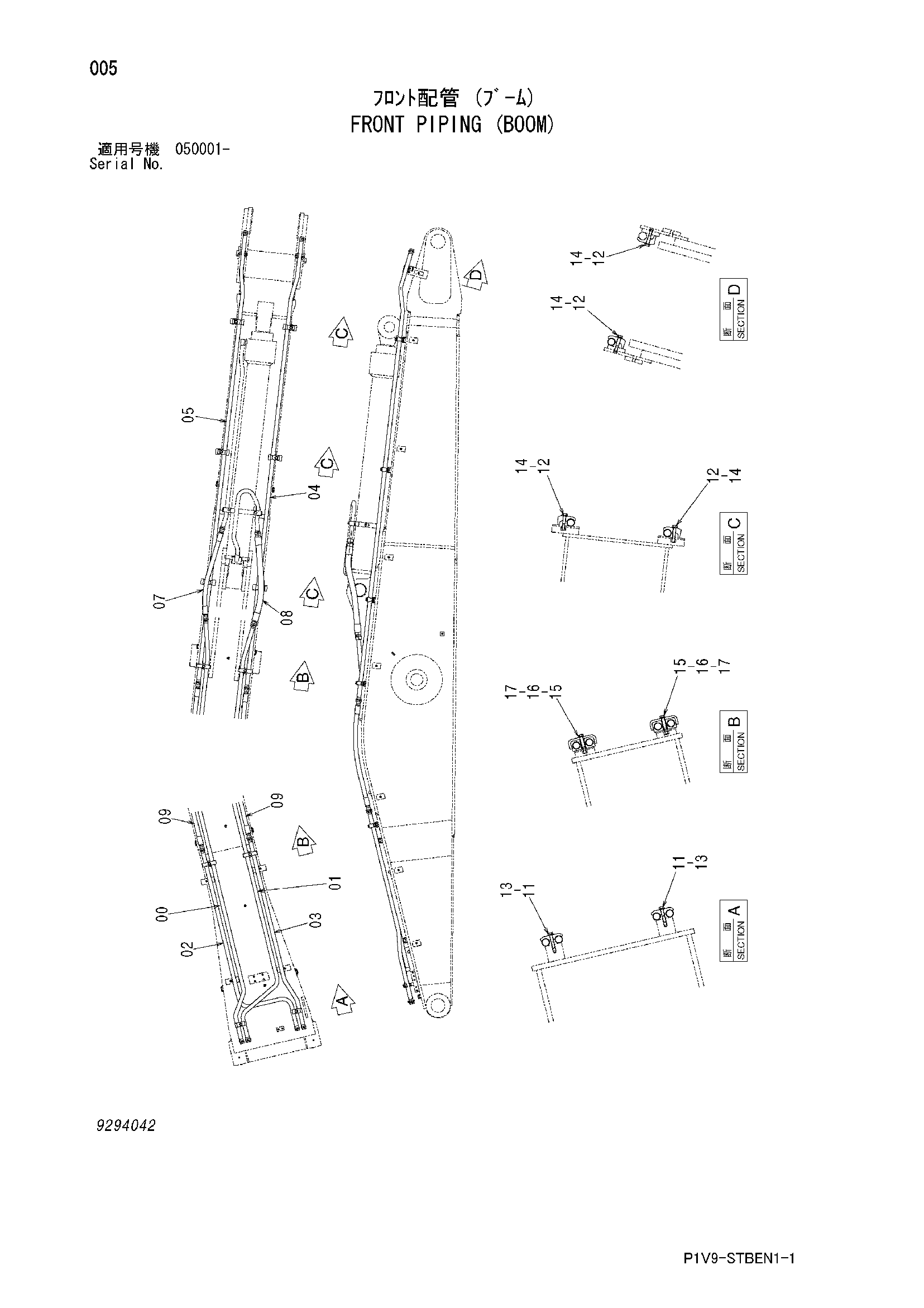

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114521 | Трубка | 1 |
| 01 | 8114522 | Трубка | 1 |
| 02 | 8114523 | Трубка | 1 |
| 03 | 8114524 | Трубка | 1 |
| 04 | 8114473 | Трубка | 1 |
| 05 | 8114483 | Трубка | 1 |
| 07 | 4628956 | Шланг | 1 |
| 08 | 4628957 | Шланг | 1 |
| 09 | 4286851 | Шланг | 2 |
| 11 | 4189860 | Хомут трубки | 2 |
| 12 | 4190127 | Хомут трубки | 8 |
| 13 | J271265 | Болт с шайбой | 2 |
| 13A | J901265 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271270 | Болт с шайбой | 10 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 3072291 | Резиновая прокладка | 4 |
| 16 | 4288929 | Хомут трубки | 4 |
| 17 | J271280 | Болт с шайбой | 4 |
| 17A | J901280 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
