Поворот трубопроводы (6.9m рукоять)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX350K-3

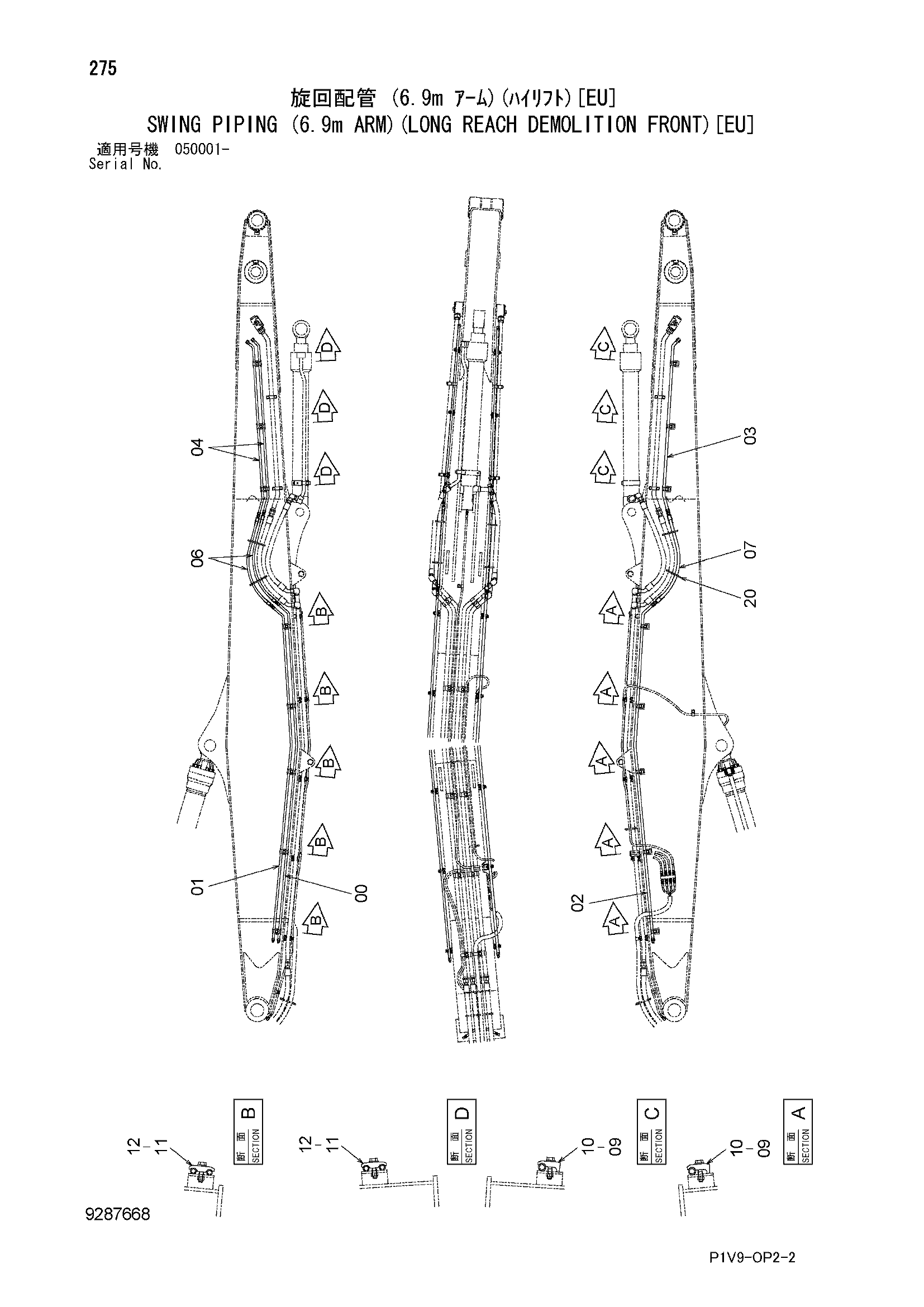

Заводская схема «Поворот трубопроводы (6.9m рукоять)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (6.9m рукоять)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX350K-3](/catalog-drawings/d5/d5c06c19-38d0-4f55-8ce7-c4d7038db2bf.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766834 | Трубка | 1 |
| 01 | 9766835 | Трубка | 1 |
| 02 | 9768997 | Трубка | 1 |
| 03 | 9768998 | Трубка | 1 |
| 04 | 9769002 | Трубка | 2 |
| 06 | 4313714 | Шланг | 2 |
| 07 | 4328589 | Шланг | 1 |
| 09 | J271255 | Болт с шайбой | 8 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4190125 | Хомут трубки | 8 |
| 11 | 4189858 | Хомут трубки | 8 |
| 12 | J271250 | Болт с шайбой | 8 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 20 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
