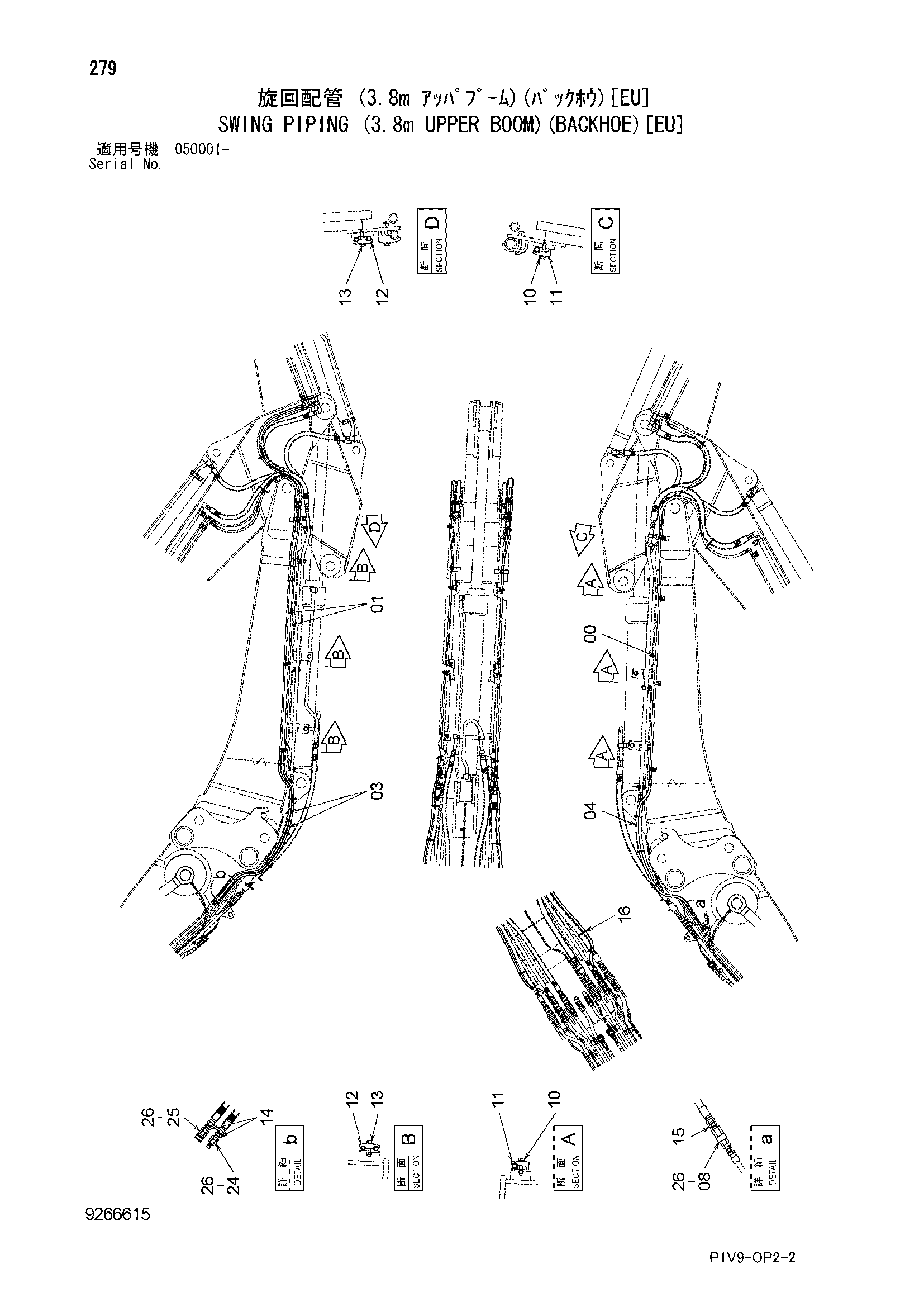

Поворот трубопроводы (3.8m верхний стрела)(экскаватор)[EU] — HITACHI ZX350K-3
Заводская схема «Поворот трубопроводы (3.8m верхний стрела)(экскаватор)[EU]» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (3.8m верхний стрела)(экскаватор)[EU] HITACHI ZX350K-3](/catalog-drawings/4d/4d777efd-a04e-4834-b1ae-f69c40b713ee.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112731 | Трубка | 1 |
| 01 | 8107408 | Трубка | 2 |
| 03 | 4633202 | Шланг | 2 |
| 04 | 4681498 | Шланг | 1 |
| 08 | 4166235 | Самоуплотняющееся соединение | 1 |
| 10 | J271255 | Болт с шайбой | 4 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4190125 | Хомут трубки | 4 |
| 12 | 4189858 | Хомут трубки | 4 |
| 13 | J271250 | Болт с шайбой | 4 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4154652 | Адаптер | 2 |
| 15 | 4154653 | Адаптер | 1 |
| 16 | 4121859 | Ленточный зажим | 8 |
| 24 | 4166109 | Самоуплотняющееся соединение | 1 |
| 25 | 4166236 | Самоуплотняющееся соединение | 1 |
| 26 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
