Поворот трубопроводы (3.8m нижний стрела)(удлинённый вылет демонтажный передний)[EU] — HITACHI ZX350K-3
Заводская схема «Поворот трубопроводы (3.8m нижний стрела)(удлинённый вылет демонтажный передний)[EU]» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

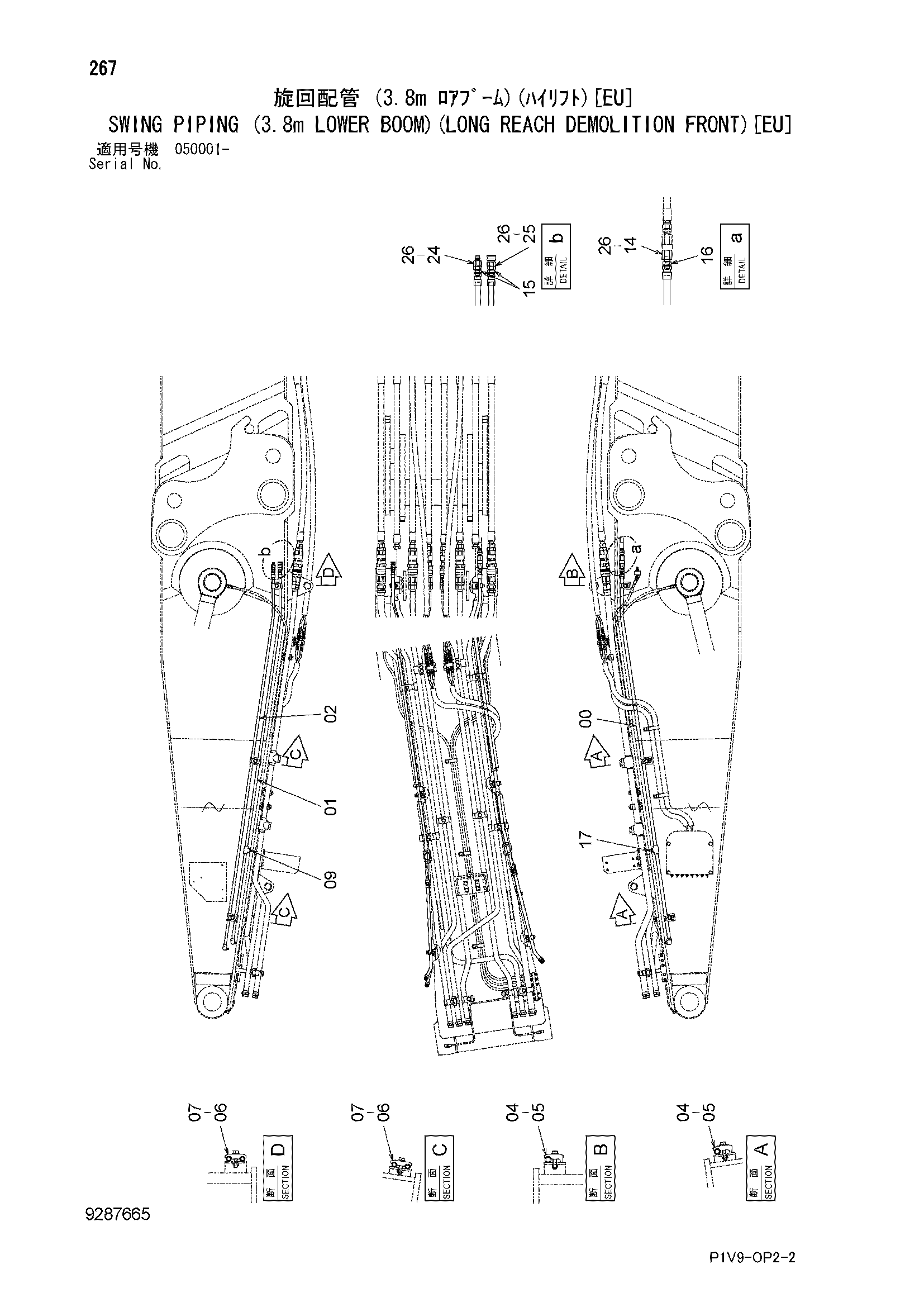

![Схема Поворот трубопроводы (3.8m нижний стрела)(удлинённый вылет демонтажный передний)[EU] HITACHI ZX350K-3](/catalog-drawings/0d/0d13e78b-9a98-464d-af34-c8c30586a32e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8112329 | Трубка | 1 |
| 01 | 8106734 | Трубка | 1 |
| 02 | 8106735 | Трубка | 1 |
| 04 | J271255 | Болт с шайбой | 3 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4190125 | Хомут трубки | 3 |
| 06 | 4189858 | Хомут трубки | 3 |
| 07 | J271250 | Болт с шайбой | 3 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 94-2023 | Пробка | 1 |
| 14 | 4166110 | Самоуплотняющееся соединение | 1 |
| 15 | 4154652 | Адаптер | 2 |
| 16 | 4154653 | Адаптер | 1 |
| 17 | 94-2024 | Пробка | 1 |
| 24 | 4166109 | Самоуплотняющееся соединение | 1 |
| 25 | 4166236 | Самоуплотняющееся соединение | 1 |
| 26 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
