Шланг защита от разрыва клапан трубопроводы (стрела)<200> — HITACHI ZX350K-3

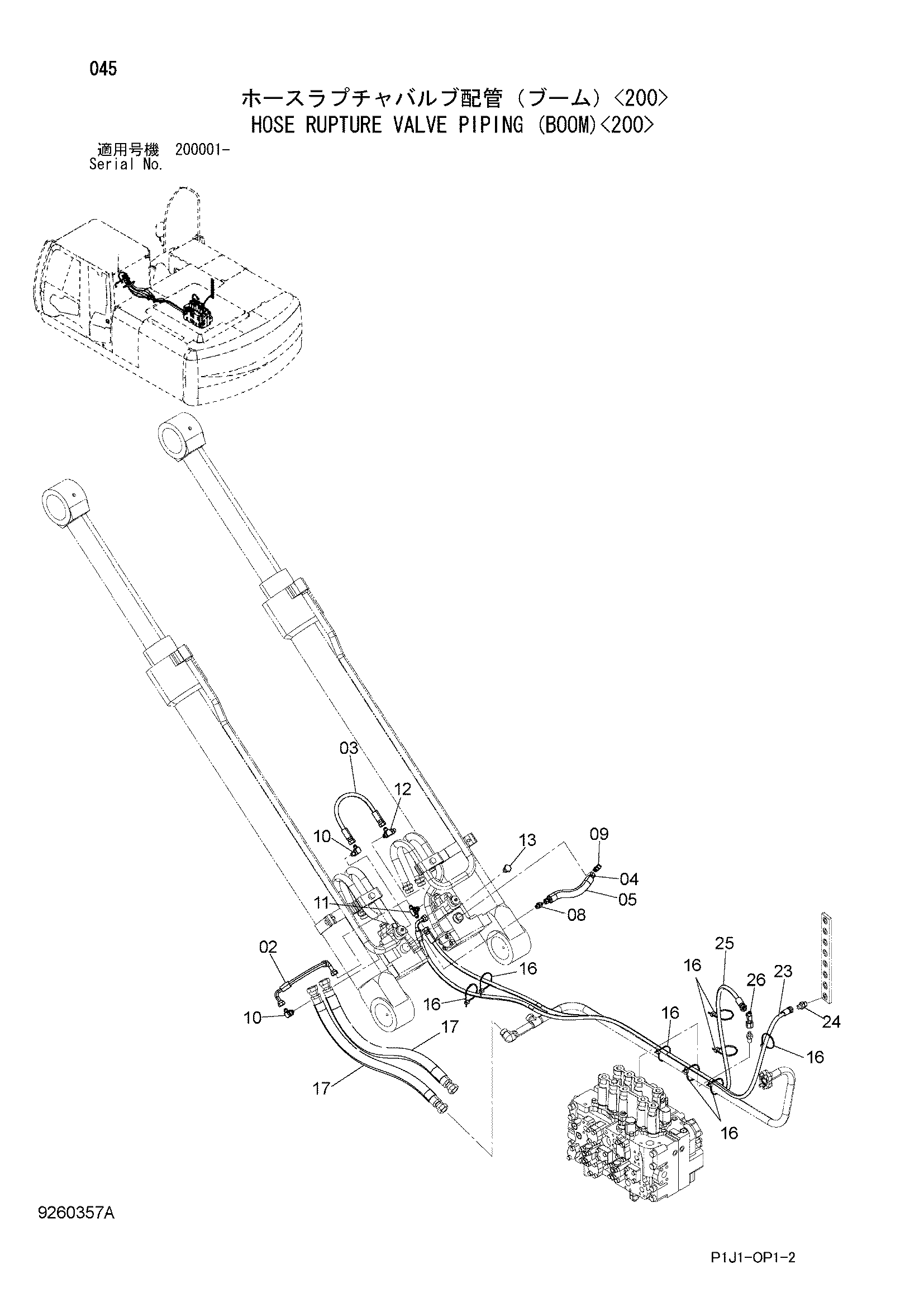

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)<200>» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9190075 | Шланг в сборе | 1 |
| 02A | 4436269 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 9190082 | Шланг в сборе | 1 |
| 03A | 4436267 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 4436270 | Шланг | 1 |
| 05 | 4436292 | Защита шланга | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852523 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852423 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4422953 | Пробка | 1 |
| 13A | 4506416 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 7 |
| 17 | 4327294 | Защитный кожух | 4 |
| 23 | 9268637 | В сборе шланг | 1 |
| 23A | 4406250 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 6 |
| 24 | A852333 | Угловой штуцер | 1 |
| 25 | 9274606 | В сборе шланг | 1 |
| 25A | 4666855 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 6 |
| 26 | 4208910 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
