Шланг защита от разрыва клапан трубопроводы (2.3m средний рукоять)[EU](2) — HITACHI ZX350K-3

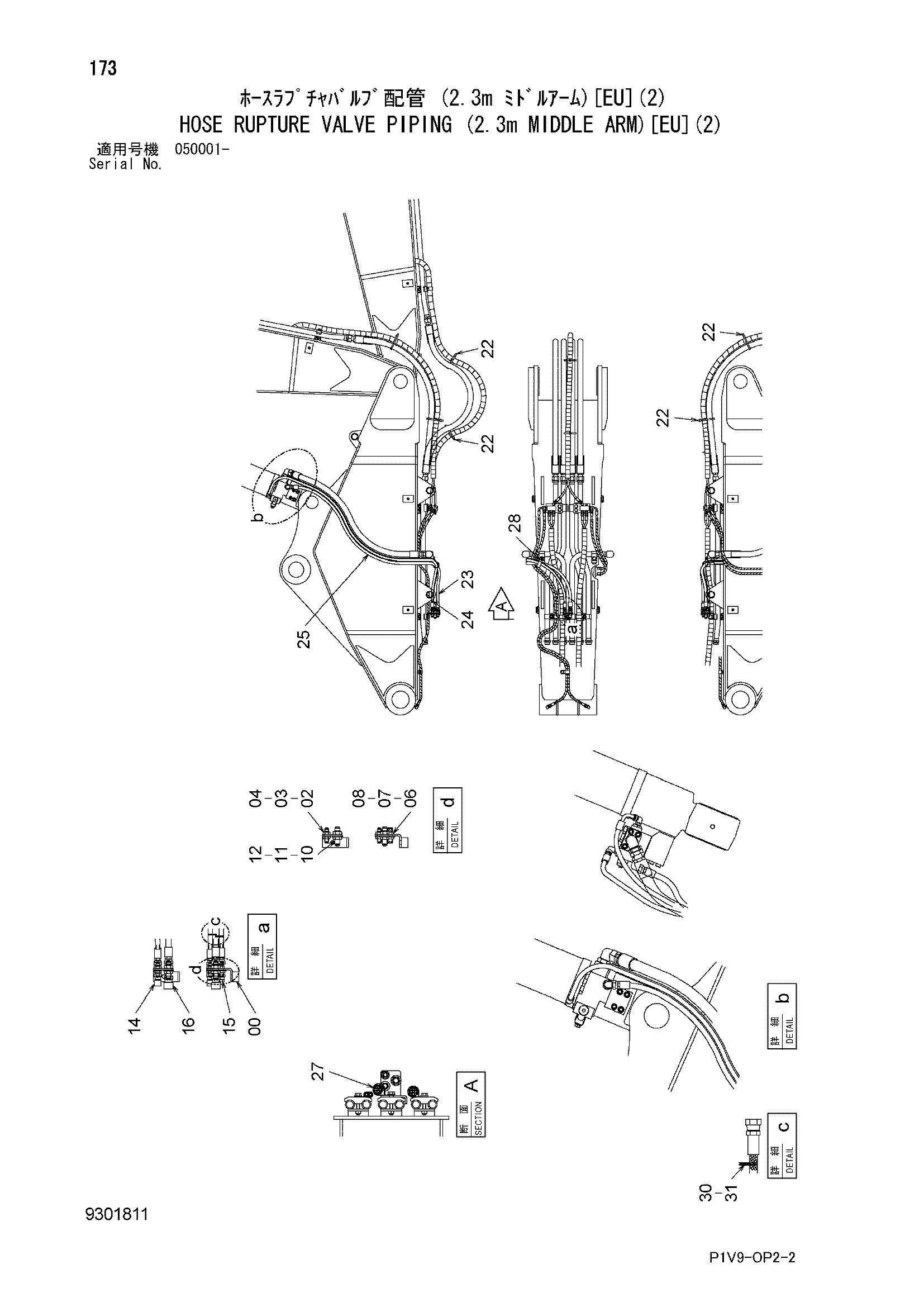

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2.3m средний рукоять)[EU](2)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
 HITACHI ZX350K-3](/catalog-drawings/a1/a1389d25-c1ac-4cb4-9845-f513764c2032.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4694908 | Кронштейн | 1 |
| 02 | 4202532 | Адаптер | 1 |
| 03 | 4202531 | Гайка | 1 |
| 04 | A590116 | Плоская шайба | 1 |
| 06 | 4200810 | Адаптер | 1 |
| 07 | 4200812 | Гайка | 1 |
| 08 | A590118 | Плоская шайба | 1 |
| 10 | 4315207 | Адаптер | 1 |
| 11 | A590120 | Плоская шайба | 1 |
| 12 | 4316589 | Гайка | 1 |
| 14 | 4223518 | Пробка унион | 1 |
| 15 | 9710402 | Пробка | 1 |
| 16 | 4223519 | Пробка унион | 1 |
| 22 | 4121859 | Ленточный зажим | 6 |
| 23 | 4701405 | Шланг | 1 |
| 24 | 4701406 | Шланг | 1 |
| 25 | 4701407 | Шланг | 1 |
| 27 | 4190291 | Зажим | 1 |
| 28 | 4190264 | Зажим | 1 |
| 30 | 4629640 | Ленточный зажим | 2 |
| 31 | 4629639 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
