4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX350K-3

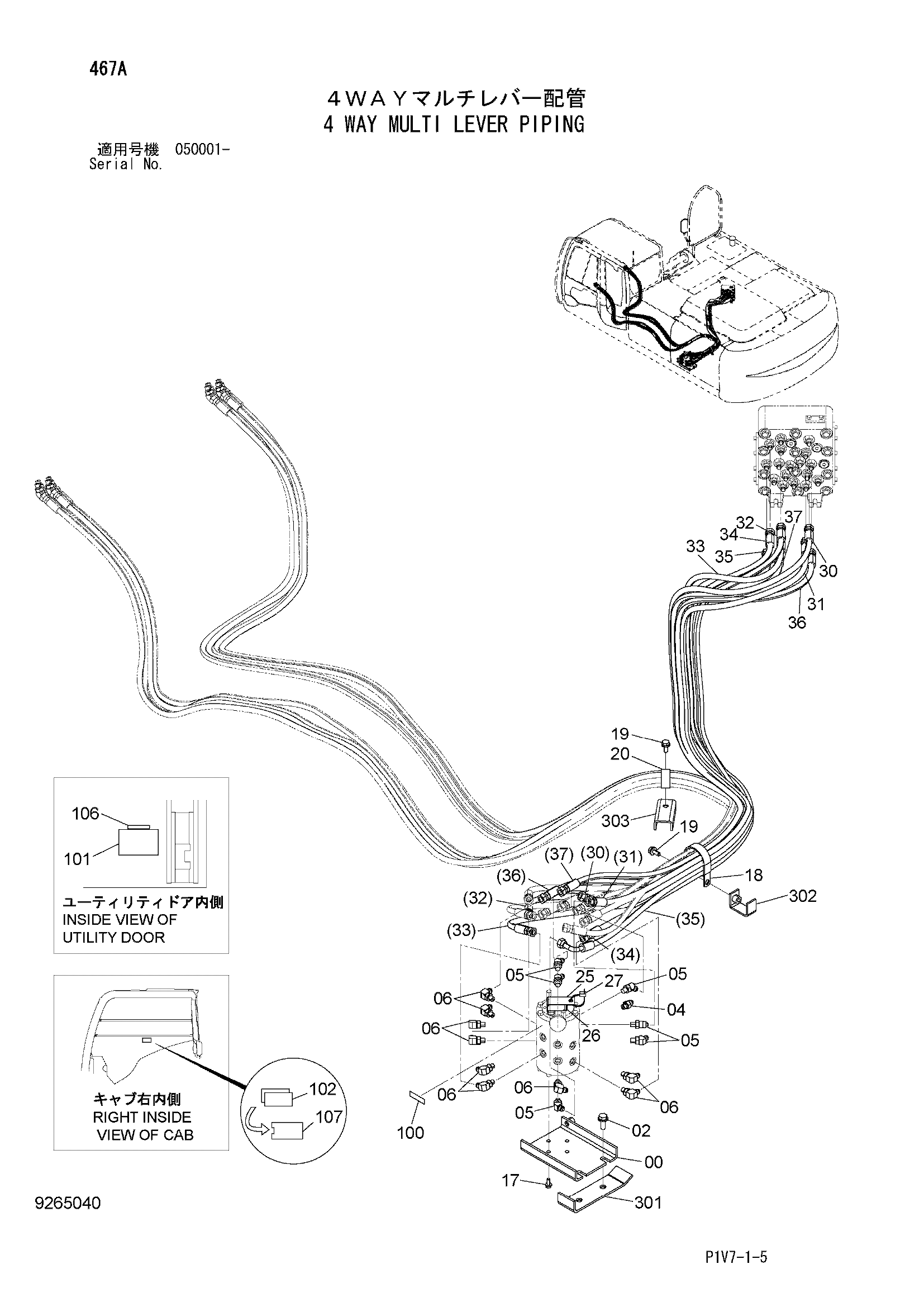

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099333 | Кронштейн | 1 |
| 02 | J271235 | Болт с шайбой | 2 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | A852123 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852223 | Угловой штуцер | 6 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 9 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 17 | J260820 | Болт с шайбой | 4 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4204136 | Зажим | 1 |
| 19 | J271030 | Болт с шайбой | 2 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4193848 | Зажим | 1 |
| 25 | 8107360 | Кронштейн | 1 |
| 26 | 3109198 замена: 8109567 | Кронштейн | 1 |
| 26 | 8109567 | Кронштейн | 1 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 30 | 4666563 | Шланг | 1 |
| 31 | 4670312 | Шланг | 1 |
| 32 | 4670738 | Шланг | 1 |
| 33 | 4670761 | Шланг | 1 |
| 34 | 4670762 | Шланг | 1 |
| 35 | 4670764 | Шланг | 1 |
| 36 | 4670766 | Шланг | 1 |
| 37 | 4670767 | Шланг | 1 |
| 100 | 4372969 | Информационная табличка | 1 |
| 101 | 3059267 | Информационная табличка | 1 |
| 102 | 4288249 | Пластина (к-тйпе) | 1 |
| 102 | 4288250 | Пластина (х-тйпе) | 1 |
| 102 | 4288251 | Пластина (м-тйпе) | 1 |
| 102 | 4288252 | Пластина (й-тйпе) | 1 |
| 106 | 4372968 | Информационная табличка | 1 |
| 107 | 4260602 | Корпус | 1 |
| 301 | 9763861 | Кронштейн | 1 |
| 302 | 9764767 | Кронштейн | 1 |
| 303 | 9767367 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
