Гидролинии рабочего оборудования (стрела) — HITACHI ZX350K-3

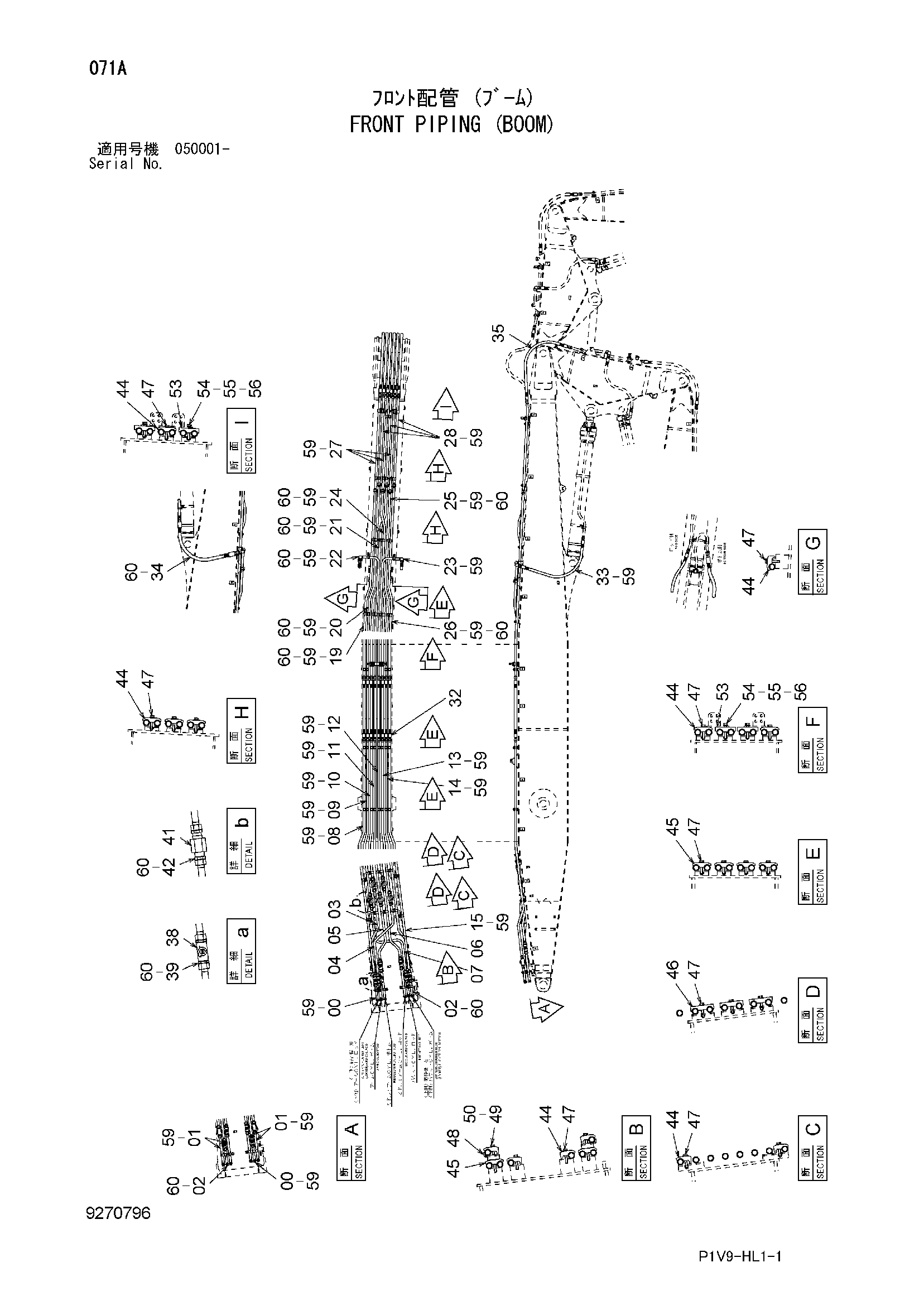

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9766862	Трубка	2
01	9766863	Трубка	4
02	9766864	Трубка	2
03	8106832	Трубка	1
04	8106833	Трубка	1
05	8106834	Трубка	1
06	8106835	Трубка	1
07	8106836	Трубка	1
08	8106837	Трубка	1
09	8106838	Трубка	1
10	8106839	Трубка	1
11	8106840	Трубка	1
12	8106841	Трубка	1
13	8106842	Трубка	1
14	8106843	Трубка	1
15	8106844	Трубка	1
19	8106845	Трубка	1
20	8106846	Трубка	1
21	8106847	Трубка	1
22	8106848	Трубка	1
23	8106849	Трубка	1
24	8106850	Трубка	1
25	8106851	Трубка	1
26	8106852	Трубка	1
27	9766828	Трубка	3
28	9766829	Трубка	3
32	4286851	Шланг	8
33	4633160	Шланг	1
34	4648275	Шланг	1
35	4465144	Шланг	6
38	4432055	Запорный клапан	8
39	4205196	Адаптер	16
39A	4506429	Уплотнительное кольцо	1
41	9075046	Клапан замедленного возврата	5
42	4207425	Адаптер	10
42A	4506429	Уплотнительное кольцо	1
44	4190127	Хомут трубки	10
45	4189860	Хомут трубки	23
46	4637843	Хомут трубки	6
47	J271270	Болт с шайбой	35
47A	J901270	Болт	1
47B	J222012	Шайба	1
48	9764772	Кронштейн	2
49	J901208	Болт	2
50	A590112	Плоская шайба	2
53	4612395	Хомут трубки	4
54	J901275	Болт	8
55	A590112	Плоская шайба	8
56	A590912	Пружинная шайба	8
59	4187328	Уплотнительное кольцо	30
60	4187329	Уплотнительное кольцо	36

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
