Орошение трубопроводы (основной) — HITACHI ZX350K-3

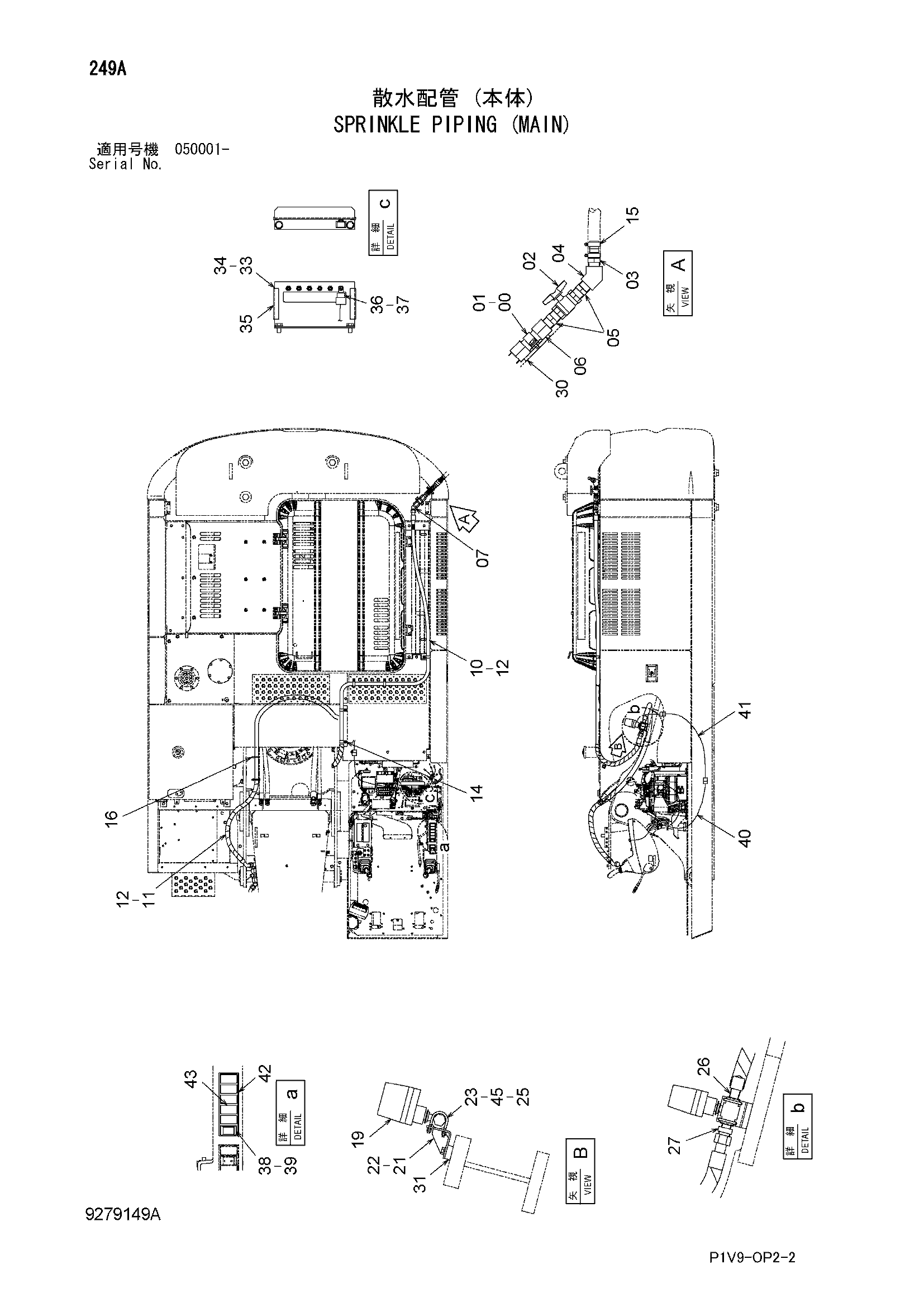

Заводская схема «Орошение трубопроводы (основной)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4174241 | Хомут трубки | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4345526 | Шаровой клапан | 1 |
| 03 | 4306050 | Соединение шланг | 1 |
| 04 | 94-0604 | Угловой штуцер | 1 |
| 05 | 94-1705 | Адаптер | 2 |
| 06 | 4610917 | Трубка | 1 |
| 07 | 94-1505 | Угловой штуцер | 1 |
| 10 | 4641672 | Шланг | 1 |
| 11 | 4672107 | Шланг | 1 |
| 12 | 4327294 | Защитный кожух | 5 |
| 14 | 4190264 | Зажим | 5 |
| 15 | 4505243 | Хомут шланга | 2 |
| 16 | 4055312 | Ленточный зажим | 10 |
| 19 | 4674149 | Электромагнитный клапан | 1 |
| 21 | 9768128 | Кронштейн | 1 |
| 22 | J271225 | Болт с шайбой | 2 |
| 22A | J901225 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4608022 | U-образный болт | 2 |
| 25 | M500605 | Гайка | 8 |
| 26 | 4304187 | Соединение шланг | 1 |
| 27 | 4086752 | Адаптер | 1 |
| 30 | 4274900 | Седло винта | 1 |
| 31 | 9768200 | Седло винта | 1 |
| 33 | 8101967 | Кронштейн | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4649377 | Резиновая прокладка | 2 |
| 36 | 4414207 | Реле | 1 |
| 37 | J460616 | Винт с шайбой | 1 |
| 38 | 4674545 | Выключатель | 1 |
| 39 | 4674563 | Информационная табличка | 1 |
| 40 | 3110904 | Жгут проводов | 1 |
| 41 | 4674154 | Жгут проводов | 1 |
| 42 | 2053295 | Корпус (6) | 1 |
| 43 | 4620283 | Колпачок | 5 |
| 45 | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
