Гидромолот, гидроножницы трубопроводы (BEH стрела)(1"X1-1/4") — HITACHI ZX350K-3

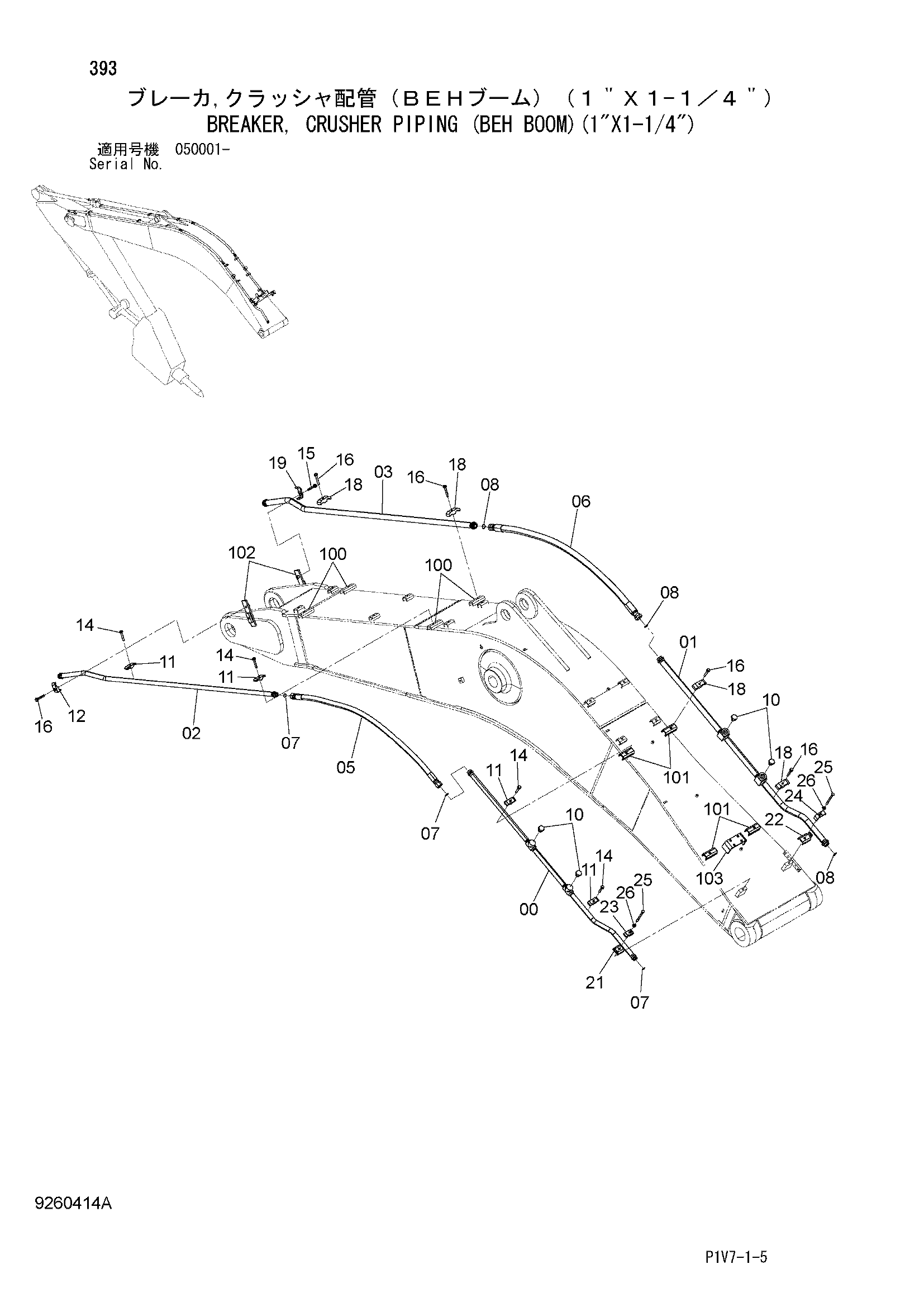

Заводская схема «Гидромолот, гидроножницы трубопроводы (BEH стрела)(1"X1-1/4")» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102922 | Трубка | 1 |
| 01 | 8102923 | Трубка | 1 |
| 02 | 8095751 | Трубка | 1 |
| 03 | 8095750 | Трубка | 1 |
| 05 | 4650194 | Шланг | 1 |
| 06 | 4650195 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 3 |
| 08 | 4187329 | Уплотнительное кольцо | 3 |
| 10 | A885008 | Пробка | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4189860 | Хомут трубки | 4 |
| 12 | 4190127 | Хомут трубки | 1 |
| 14 | J271275 | Болт с шайбой | 4 |
| 14A | J901275 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271280 | Болт с шайбой | 1 |
| 15A | J901280 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271285 | Болт с шайбой | 5 |
| 16A | J901285 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4198598 | Хомут трубки | 4 |
| 19 | 4053698 | Хомут трубки | 1 |
| 21 | 9764772 | Кронштейн | 1 |
| 22 | 9765086 | Кронштейн | 1 |
| 23 | 4190127 | Хомут трубки | 1 |
| 24 | 4053698 | Хомут трубки | 1 |
| 25 | J901208 | Болт | 2 |
| 26 | J222012 | Шайба | 2 |
| 100 | 9764957 | Седло винта | 4 |
| 101 | 9765682 | Седло винта | 4 |
| 102 | 9765312 | Седло винта | 2 |
| 103 | 9766203 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
