Поворот трубопроводы (4.2m верхний стрела)(2P-BOOM)[EU] — HITACHI ZX350K-3

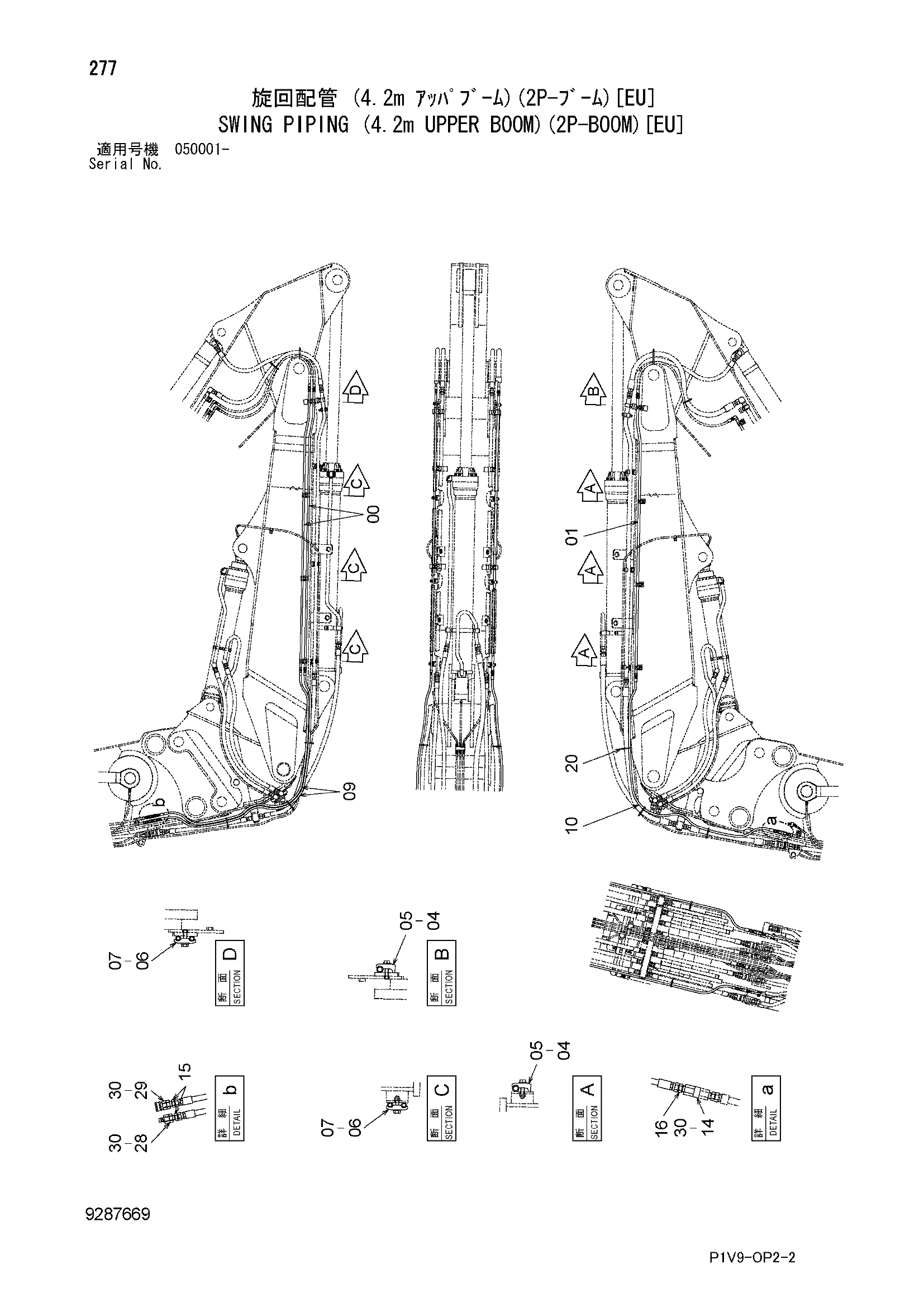

Заводская схема «Поворот трубопроводы (4.2m верхний стрела)(2P-BOOM)[EU]» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Поворот трубопроводы (4.2m верхний стрела)(2P-BOOM)[EU] HITACHI ZX350K-3](/catalog-drawings/d8/d885d19d-c129-490a-8b2c-b80e85ae09d4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766910 | Трубка | 2 |
| 01 | 8112331 | Трубка | 1 |
| 04 | J271255 | Болт с шайбой | 4 |
| 04A | J901255 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4190125 | Хомут трубки | 4 |
| 06 | 4189858 | Хомут трубки | 4 |
| 07 | J271250 | Болт с шайбой | 4 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4667178 | Шланг | 2 |
| 10 | 4681502 | Шланг | 1 |
| 14 | 4166235 | Самоуплотняющееся соединение | 1 |
| 15 | 4154652 | Адаптер | 2 |
| 16 | 4154653 | Адаптер | 1 |
| 20 | 4121859 | Ленточный зажим | 10 |
| 28 | 4166109 | Самоуплотняющееся соединение | 1 |
| 29 | 4166236 | Самоуплотняющееся соединение | 1 |
| 30 | 4654945 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
