Напорные трубопроводы — HITACHI ZX350K-3

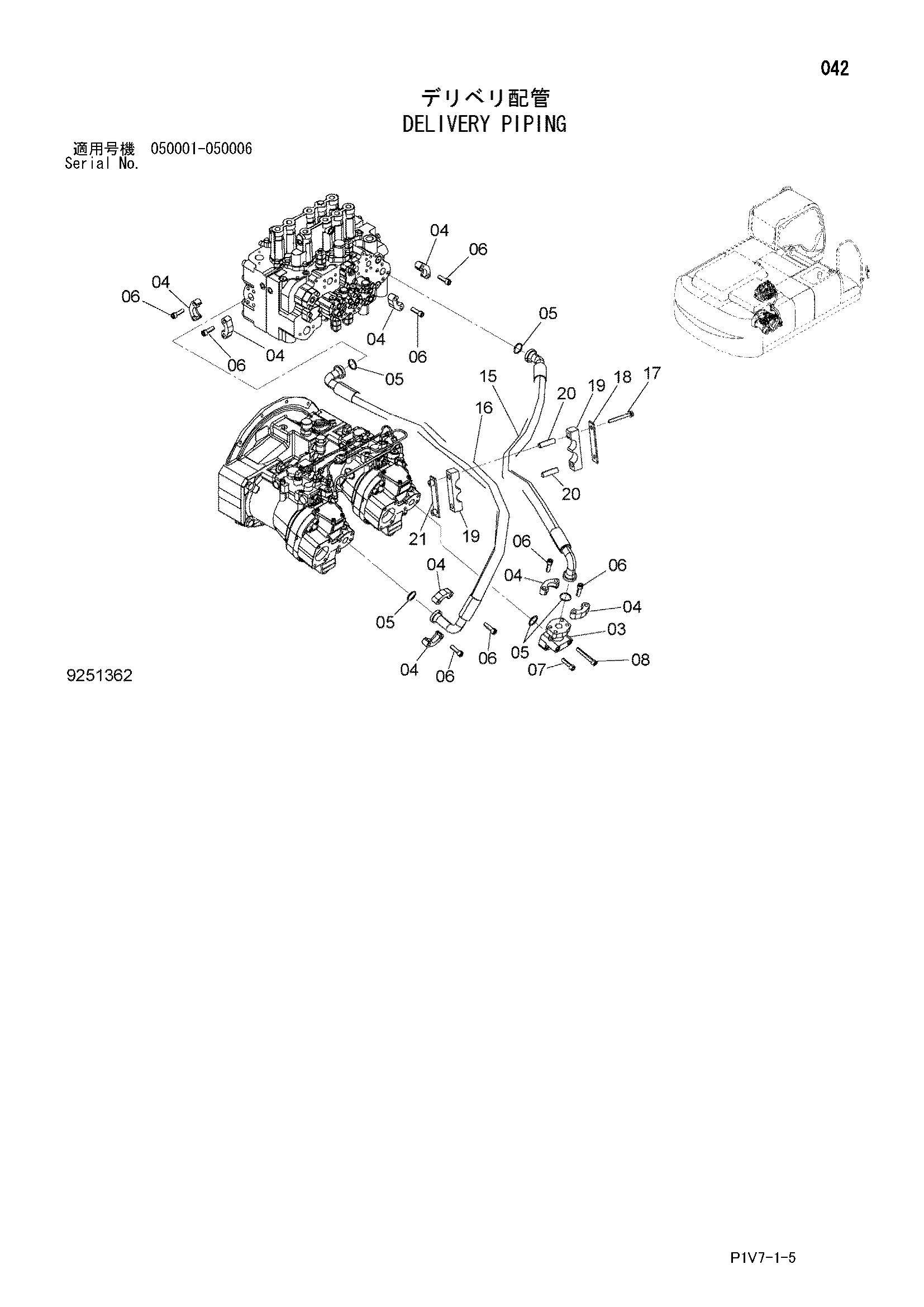

Заводская схема «Напорные трубопроводы» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 2035088 | Коллектор | 1 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | 966993 | Уплотнительное кольцо | 5 |
| 06 | J781240 | Болт с внутренним шестигранником | 16 |
| 07 | J781245 | Болт с внутренним шестигранником | 2 |
| 08 | J781280 | Болт с внутренним шестигранником | 2 |
| 15 | 4637231 | Шланг | 1 |
| 16 | 4637234 | Шланг | 1 |
| 17 | J271090 | Болт с шайбой | 2 |
| 17A | J901090 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4651816 | Пластина | 1 |
| 19 | 4651817 | Резиновая прокладка | 2 |
| 20 | 4323362 | Проставка | 2 |
| 21 | 9765886 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
