Гидроцилиндр стрелы (с шланг защита от разрыва клапан) — HITACHI ZX350K-3

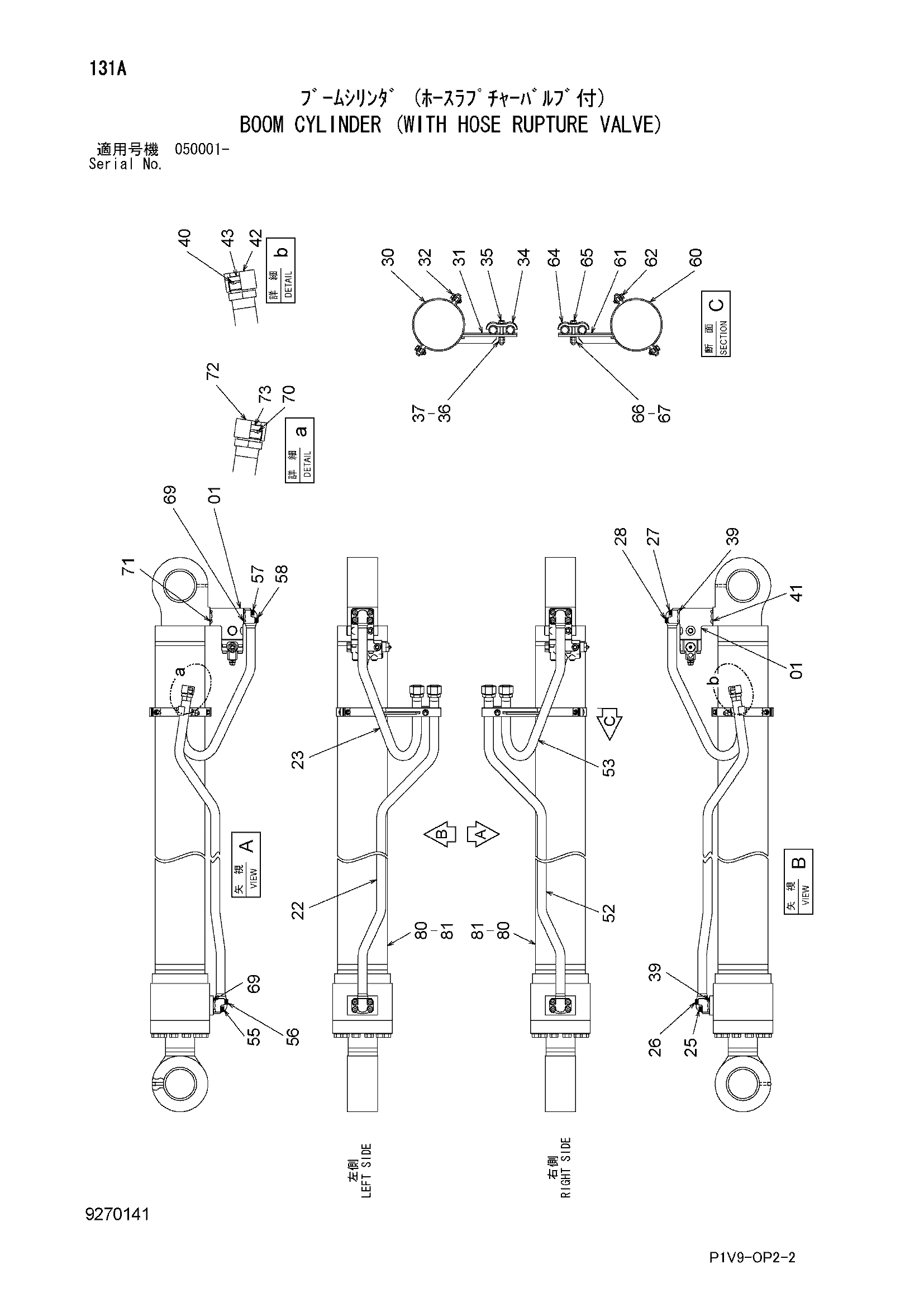

Заводская схема «Гидроцилиндр стрелы (с шланг защита от разрыва клапан)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4645207 | Удерживающий клапан | 1 |
| 01 | 4706906 | Удерживающий клапан | 1 |
| 22-43 | 9270008 | Трубопроводы гидроцилиндр. (левый) | 1 |
| 22 | 8107071 | Трубка | 1 |
| 23 | 8107072 | Трубка | 1 |
| 25 | J781245 | Болт с внутренним шестигранником | 2 |
| 26 | J781260 | Болт с внутренним шестигранником | 2 |
| 27 | J781212 | Болт с внутренним шестигранником | 2 |
| 28 | J781214 | Болт с внутренним шестигранником | 2 |
| 30 | 3059948 | Хомут | 1 |
| 31 | 8107068 | Хомут | 1 |
| 32 | J271035 | Болт с шайбой | 2 |
| 32A | J901035 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4229234 | Хомут трубки | 1 |
| 35 | J271280 | Болт с шайбой | 1 |
| 35A | J901280 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J950012 | Гайка | 2 |
| 37 | A590912 | Пружинная шайба | 1 |
| 39 | A811035 | Уплотнительное кольцо | 2 |
| 40 | 4187328 | Уплотнительное кольцо | 2 |
| 41 | 984614 | Уплотнительное кольцо | 1 |
| 42 | 4188138 | Гайка | 2 |
| 43 | 4189095 | Колпачок | 2 |
| 52-73 | 9270009 | Трубопроводы гидроцилиндр. (правый) | 1 |
| 52 | 8107069 | Трубка | 1 |
| 53 | 8107070 | Трубка | 1 |
| 55 | J781245 | Болт с внутренним шестигранником | 2 |
| 56 | J781260 | Болт с внутренним шестигранником | 2 |
| 57 | J781212 | Болт с внутренним шестигранником | 2 |
| 58 | J781214 | Болт с внутренним шестигранником | 2 |
| 60 | 3059948 | Хомут | 1 |
| 61 | 8107067 | Хомут | 1 |
| 62 | J271035 | Болт с шайбой | 2 |
| 62A | J901035 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 64 | 4229234 | Хомут трубки | 1 |
| 65 | J271280 | Болт с шайбой | 1 |
| 65A | J901280 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | J950012 | Гайка | 2 |
| 67 | A590912 | Пружинная шайба | 1 |
| 69 | A811035 | Уплотнительное кольцо | 2 |
| 70 | 4187328 | Уплотнительное кольцо | 2 |
| 71 | 984614 | Уплотнительное кольцо | 1 |
| 72 | 4188138 | Гайка | 2 |
| 73 | 4189095 | Колпачок | 2 |
| 80-81 | 9269164 | Гидроцилиндр стрелы | 2 |
| 80 | 4662103 | Гидроцилиндр стрелы | 1 |
| 81 | 4381855 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
