Лубликате трубопроводы (2P-BOOM) — HITACHI ZX350K-3

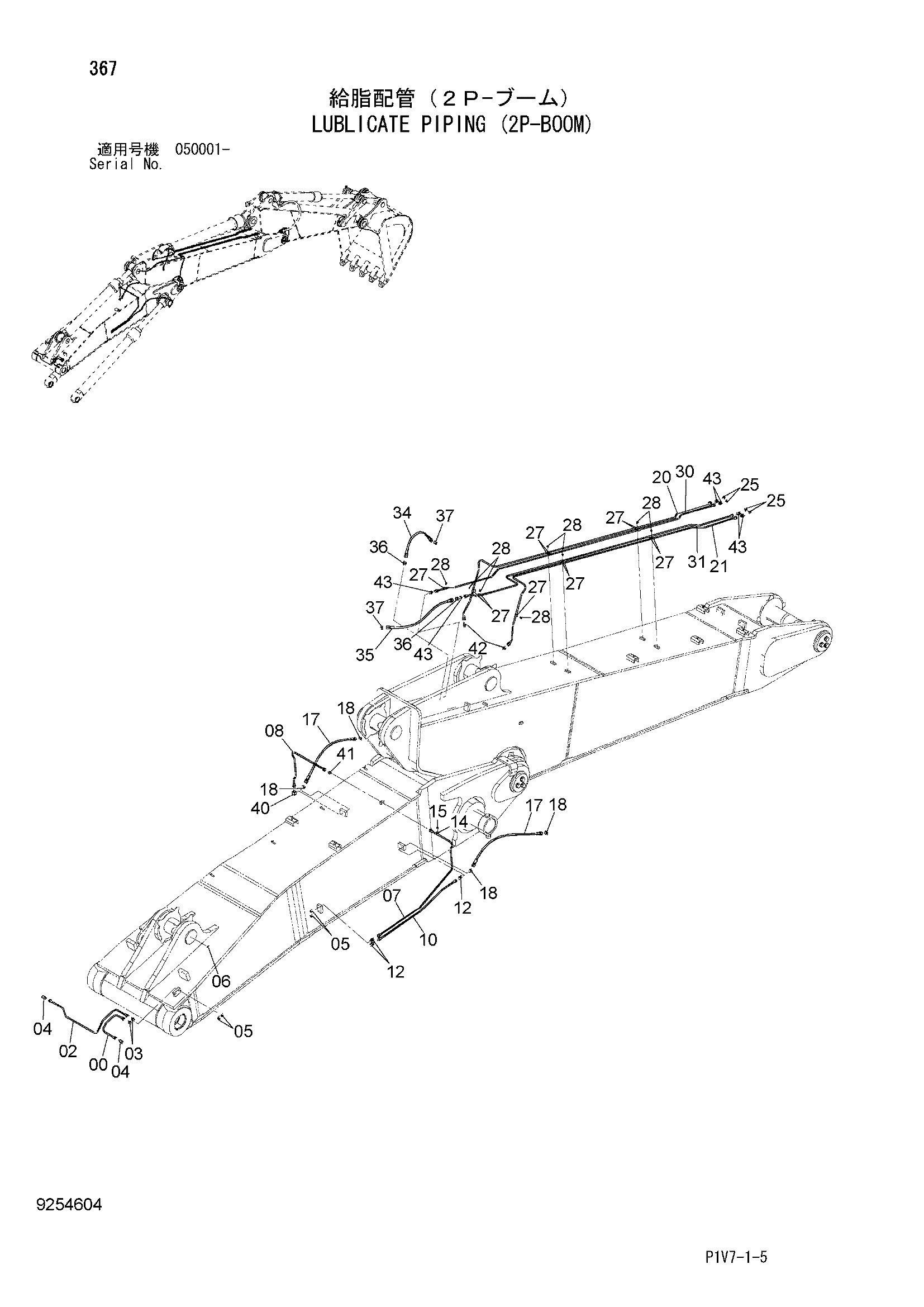

Заводская схема «Лубликате трубопроводы (2P-BOOM)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610693 | Трубка | 1 |
| 02 | 3108199 | Трубка | 1 |
| 03 | 4360981 | Штуцер трубки | 2 |
| 04 | 4345297 | Штуцер трубки | 2 |
| 05 | J75482 | Пресс-маслёнка | 4 |
| 06 | 4148896 | Пресс-маслёнка | 1 |
| 07 | 3100428 | Трубка | 1 |
| 08 | 4610694 | Трубка | 1 |
| 10 | 4610695 | Трубка | 1 |
| 12 | 4360981 | Штуцер трубки | 3 |
| 14 | 4000854 | Зажим трубка | 1 |
| 15 | J260612 | Болт с шайбой | 1 |
| 15A | J900612 | Болт | 1 |
| 15B | A590106 | Плоская шайба | 1 |
| 17 | 4213449 | Нейлоновый шланг | 2 |
| 18 | 4154655 | Угловой штуцер | 4 |
| 20 | 2052752 | Трубка | 1 |
| 21 | 2052751 | Трубка | 1 |
| 25 | J75482 | Пресс-маслёнка | 4 |
| 27 | 4000854 | Зажим трубка | 12 |
| 28 | J260612 | Болт с шайбой | 8 |
| 28A | J900612 | Болт | 1 |
| 28B | A590106 | Плоская шайба | 1 |
| 30 | 3106173 | Трубка | 1 |
| 31 | 3106172 | Трубка | 1 |
| 34 | 4244588 | Нейлоновый шланг | 1 |
| 35 | 4213449 | Нейлоновый шланг | 1 |
| 36 | 4154651 | Адаптер | 2 |
| 37 | 4154655 | Угловой штуцер | 2 |
| 40 | 4097666 | Угловой штуцер | 1 |
| 41 | 4099282 | Адаптер | 1 |
| 42 | 4018355 | Адаптер | 2 |
| 43 | 4360981 | Штуцер трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
