Гидролинии рабочего оборудования (3.8m верхний стрела) — HITACHI ZX350K-3

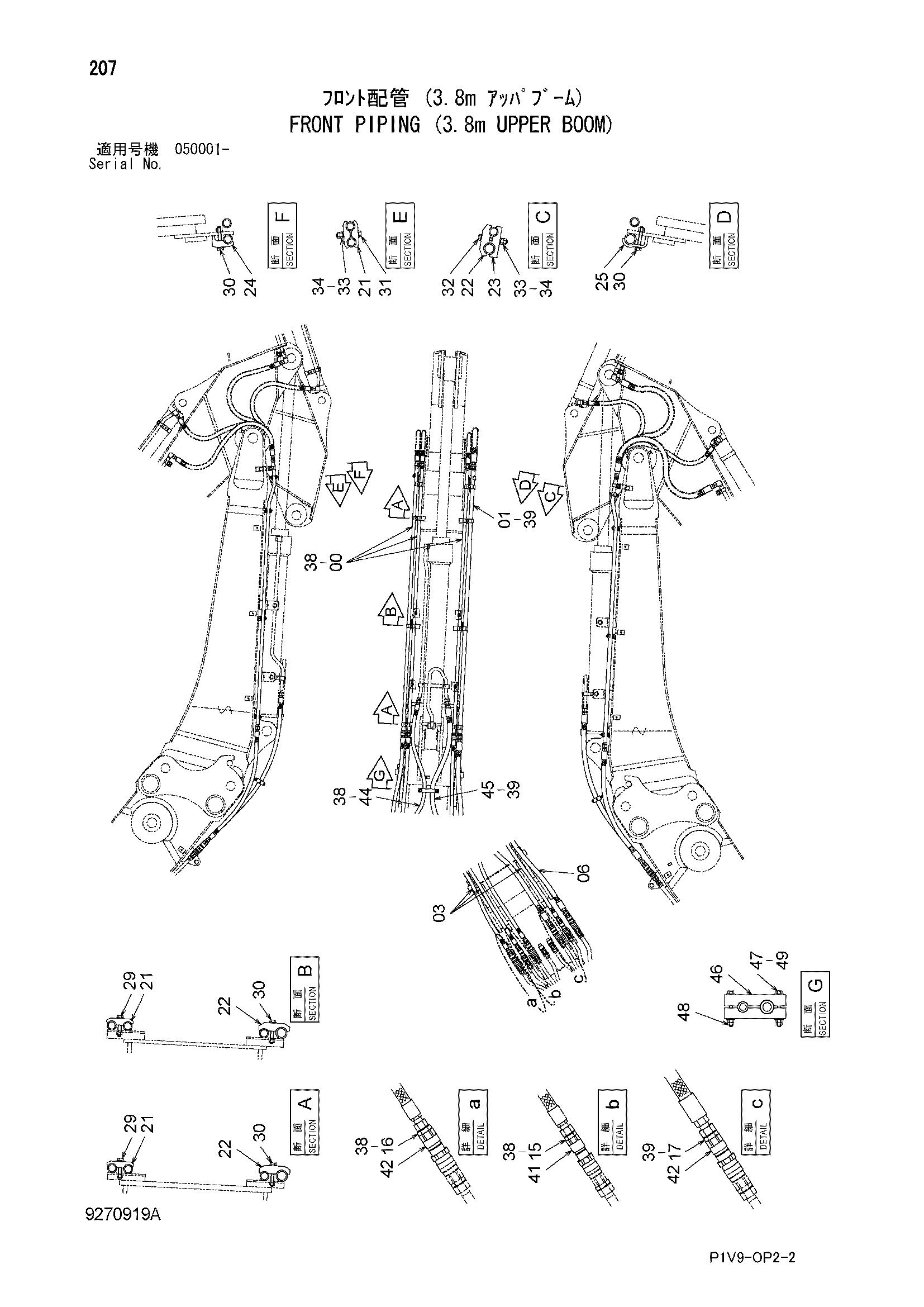

Заводская схема «Гидролинии рабочего оборудования (3.8m верхний стрела)» для HITACHI ZX350K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766831 | Трубка | 3 |
| 01 | 9766832 | Трубка | 1 |
| 03 | 4286816 | Шланг | 3 |
| 06 | 4662630 | Шланг | 1 |
| 15 | 4189535 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4249285 | Адаптер | 2 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | 4316041 | Адаптер | 2 |
| 21 | 4189860 | Хомут трубки | 5 |
| 22 | 4198598 | Хомут трубки | 4 |
| 23 | 4660383 | Хомут трубки | 1 |
| 24 | 4190127 | Хомут трубки | 1 |
| 25 | 4053698 | Хомут трубки | 1 |
| 29 | J271270 | Болт с шайбой | 3 |
| 29A | J901270 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J271280 | Болт с шайбой | 5 |
| 30A | J901280 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271285 | Болт с шайбой | 1 |
| 31A | J901285 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271200 | Болт с шайбой | 1 |
| 32A | J901200 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J950012 | Гайка | 4 |
| 34 | A590912 | Пружинная шайба | 2 |
| 38 | 4187328 | Уплотнительное кольцо | 11 |
| 39 | 4187329 | Уплотнительное кольцо | 5 |
| 41 | 4665538 | Самоуплотняющееся соединение | 2 |
| 42 | 4665540 | Самоуплотняющееся соединение | 4 |
| 44 | 4286876 | Шланг | 1 |
| 45 | 4680659 | Шланг | 1 |
| 46 | 3112633 | Хомут | 2 |
| 47 | J901204 | Болт | 2 |
| 48 | J950012 | Гайка | 4 |
| 49 | 449490 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
