Трубопроводы системы смазки (рукоять) — HITACHI ZX350K

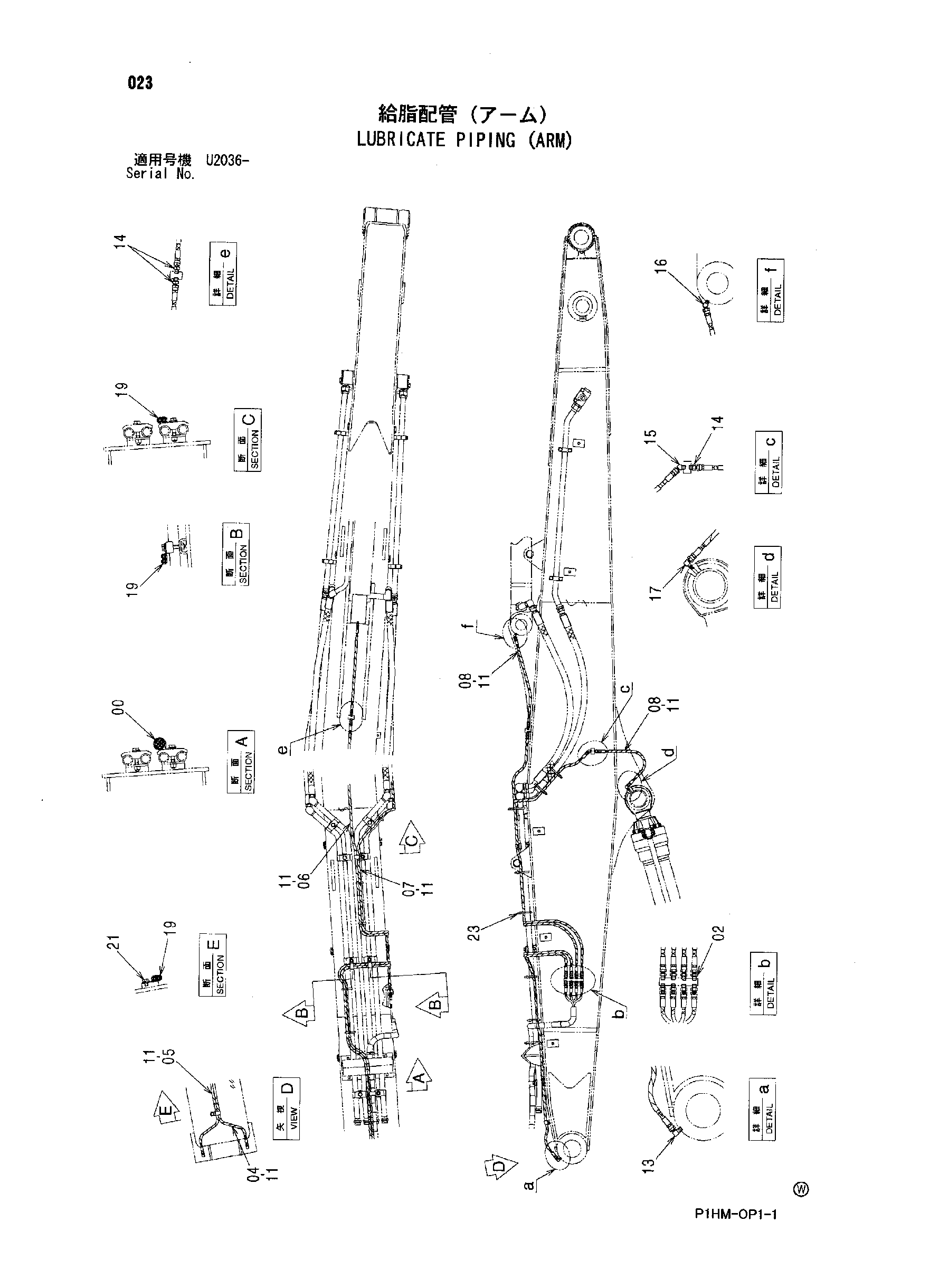

Заводская схема «Трубопроводы системы смазки (рукоять)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190264 | Зажим | 1 |
| 02 | 4154651 | Адаптер | 8 |
| 04 | 4449974 | Шланг | 1 |
| 05 | 4486006 | Шланг | 1 |
| 06 | 4471863 | Шланг | 1 |
| 07 | 4486008 | Шланг | 1 |
| 08 | 4436352 | Шланг | 2 |
| 11 | 4327293 | Защитный кожух | 17 |
| 13 | 4154656 | Угловой штуцер | 2 |
| 14 | 4154651 | Адаптер | 3 |
| 15 | 4154655 | Угловой штуцер | 1 |
| 16 | 4298745 | Угловой штуцер | 1 |
| 17 | 4256211 | Угловой штуцер | 1 |
| 19 | 4190292 | Зажим | 4 |
| 21 | J271016 | Болт с шайбой | 1 |
| 21A | J901016 | Болт | 1 |
| 21B | J222010 | Плоская шайба | 1 |
| 23 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
