Гидроцилиндр стрелы — HITACHI ZX350K

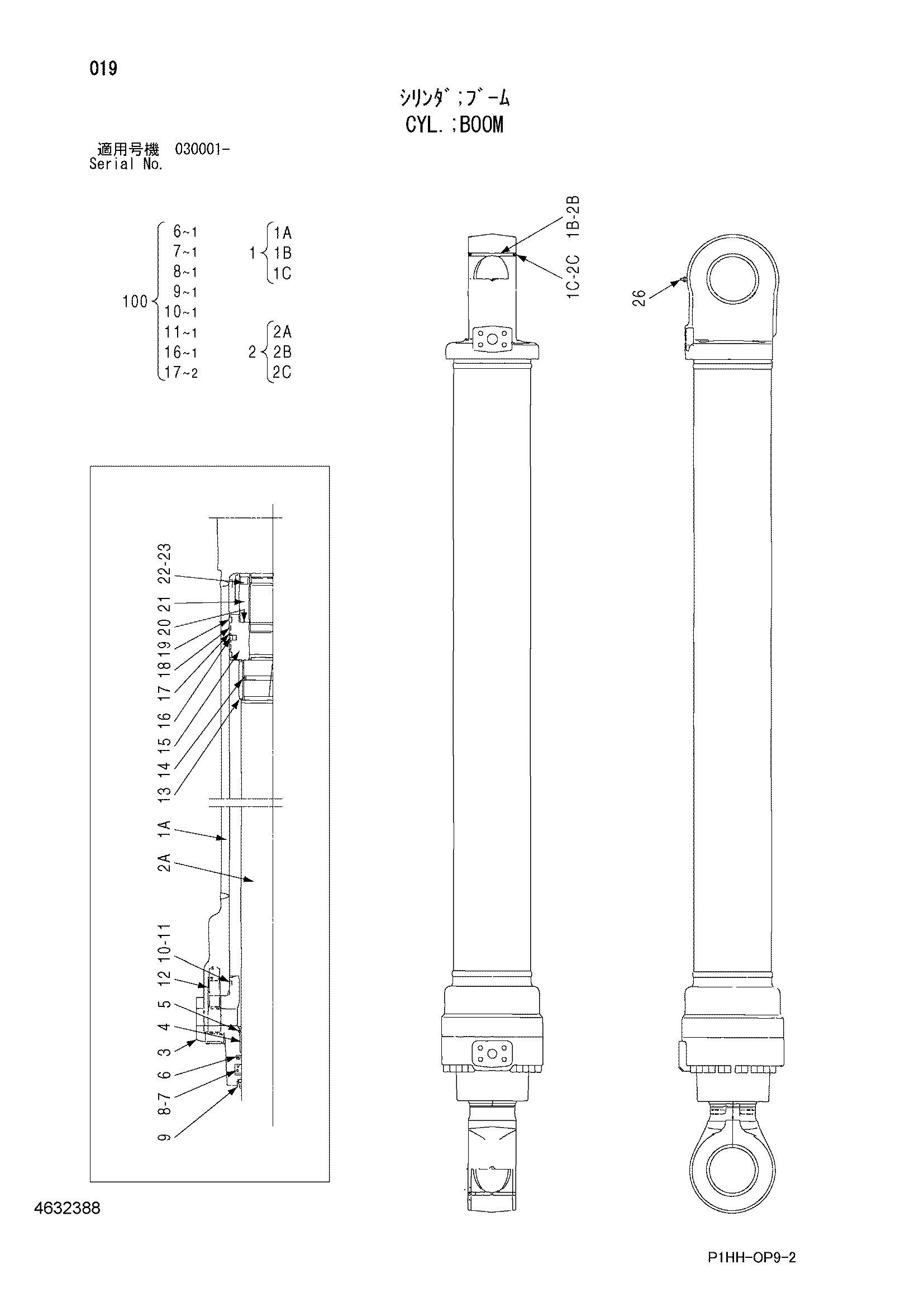

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4632388 | Гидроцилиндр стрелы | 1 | |
| 1 | 1224501 | Труба гидроцилиндра в сборе | 1 |
| 1A | 1224502 | Труба гидроцилиндра | 1 |
| 1B | 1224503 | Втулка | 1 |
| 1C | 4337631 | Грязесъёмное кольцо | 2 |
| 2 | 1224504 | Шток поршня в сборе | 1 |
| 2A | 1224505 | Шток поршня | 1 |
| 2B | 1224503 | Втулка | 1 |
| 2C | 4337631 | Грязесъёмное кольцо | 2 |
| 3 | 0482705 | Головка гидроцилиндра | 1 |
| 4 | 0461206 | Втулка | 1 |
| 5 | 0161503 | Стопорное кольцо | 1 |
| 6 | 0482708 | Кольцо буффер | 1 |
| 7 | 4069701 | U-образная манжета | 1 |
| 8 | 0237309 | Опорное кольцо | 1 |
| 9 | 4431398 | Грязесъёмное кольцо | 1 |
| 10 | 4007534 | Уплотнительное кольцо | 1 |
| 11 | 0237311 | Опорное кольцо | 1 |
| 12 | 0714306 | Болт с внутренним шестигранником | 12 |
| 13 | 1192303 | Амортизирующий подшипник | 1 |
| 14 | 1224506 | Уплотнение амортизатор | 1 |
| 15 | 1224507 | Поршень | 1 |
| 16 | 0237312 | Уплотнение кольцо | 1 |
| 17 | 0482714 | Опорное кольцо | 2 |
| 18 | 1224508 | Кольцо | 2 |
| 19 | 0237314 | Кольцо | 2 |
| 20 | 0352714 | Регулировочная шайба | 1 |
| 21 | 0972107 | Гайка | 1 |
| 22 | 0352715 | Установочный винт | 1 |
| 23 | 0104404 | Шарик | 1 |
| 26 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4710082 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
