Основные гидролинии (мулти-пурпосе стрела) — HITACHI ZX350K

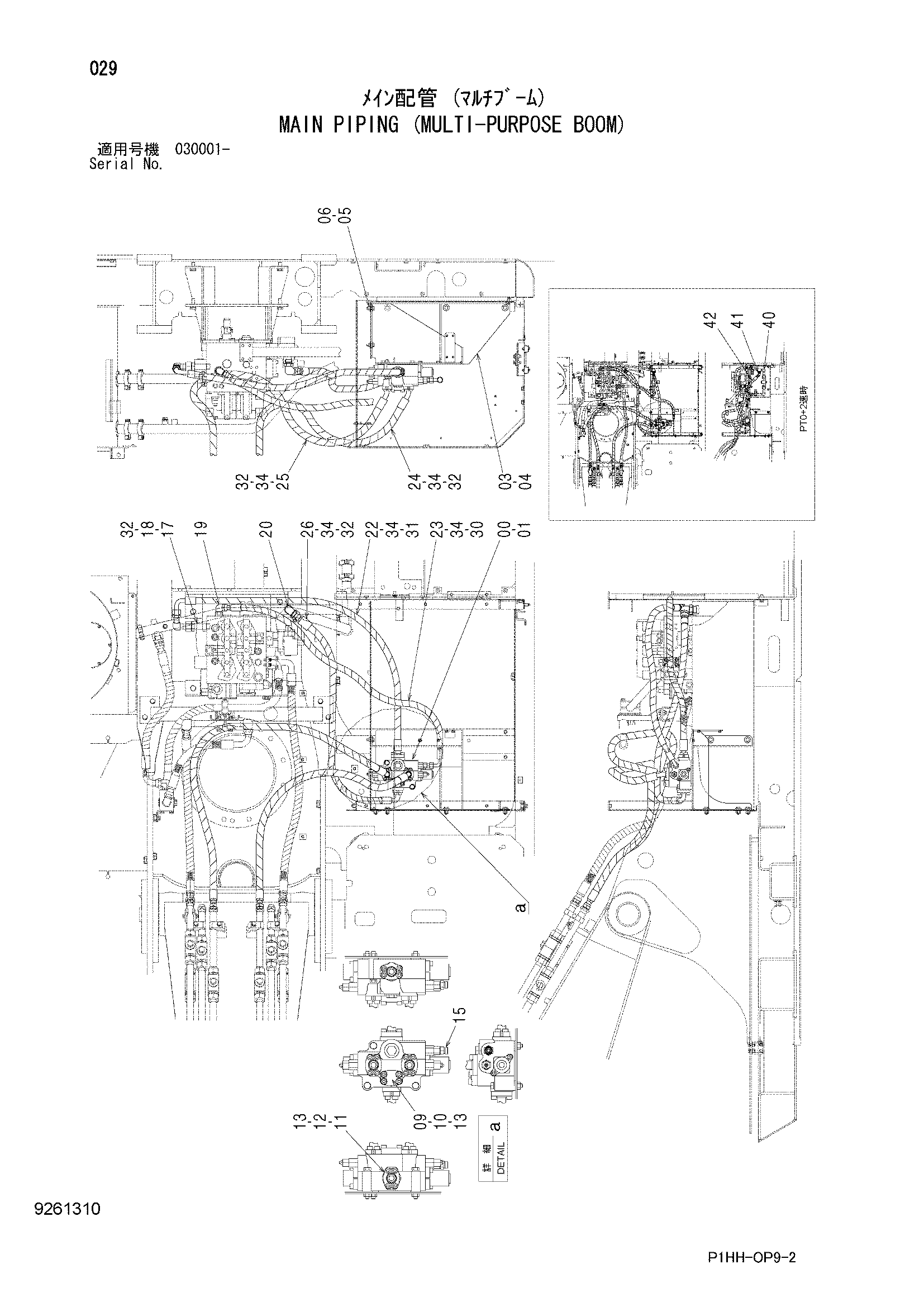

Заводская схема «Основные гидролинии (мулти-пурпосе стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610390 | Гидрораспределитель | 1 |
| 01 | J271290 | Болт с шайбой | 3 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 7050249 | Кронштейн | 1 |
| 04 | J281030 | Болт с шайбой | 7 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | J950010 | Гайка | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 09 | 2046512 | Пластина | 1 |
| 10 | 4314064 | Уплотнительное кольцо | 1 |
| 11 | 986910 | Разъёмный фланец | 8 |
| 12 | 971489 | Уплотнительное кольцо | 4 |
| 13 | J781030 | Болт с внутренним шестигранником | 20 |
| 15 | 4198407 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4198411 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 9750406 | Трубка | 1 |
| 19 | A853364 | Угловой штуцер | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A853388 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4409948 | Шланг | 1 |
| 23 | 4605367 | Шланг | 1 |
| 24 | 4651434 | Шланг | 1 |
| 25 | 4651435 | Шланг | 1 |
| 26 | 4651267 | Шланг | 1 |
| 30 | 4138938 | Уплотнительное кольцо | 2 |
| 31 | 4187308 | Уплотнительное кольцо | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 4 |
| 34 | 4327294 | Защитный кожух | 20 |
| 36 | 4055312 | Ленточный зажим | 3 |
| 40 | 8094922 | Трубка | 1 |
| 41 | A853266 | Угловой штуцер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 4651431 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
