Спринклинг трубопроводы (верхний стрела) — HITACHI ZX350K

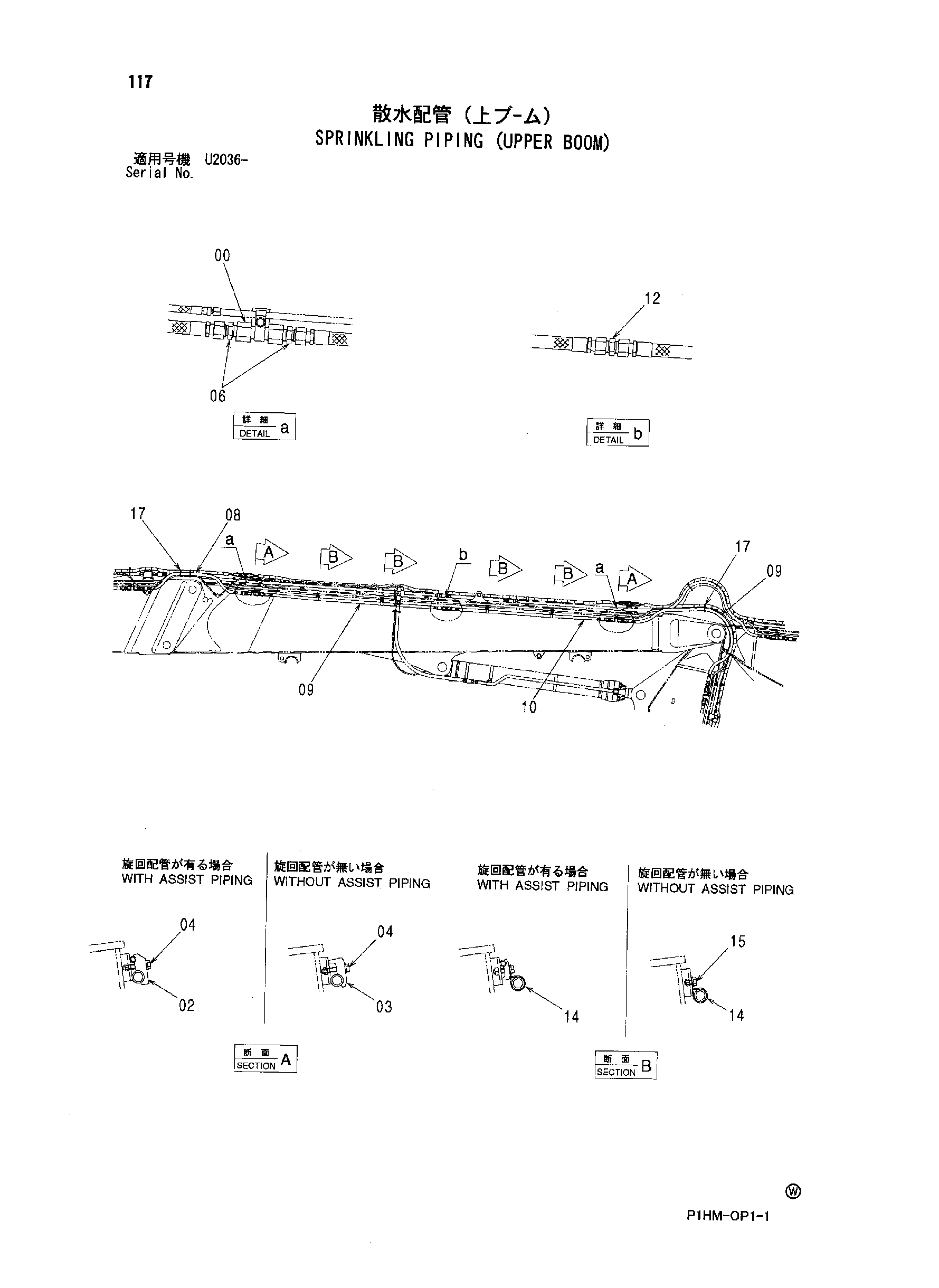

Заводская схема «Спринклинг трубопроводы (верхний стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 4619468 | Хомут трубки | 2 |
| 03 | 4190127 | Хомут трубки | 2 |
| 04 | J271270 | Болт с шайбой | 2 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 06 | 94-1305 | Адаптер | 4 |
| 08 | 4268948 | Шланг | 1 |
| 09 | 4204175 | Шланг | 2 |
| 10 | 4267863 | Шланг | 1 |
| 12 | 4047574 | Адаптер | 1 |
| 14 | 4190264 | Зажим | 4 |
| 15 | J271225 | Болт с шайбой | 4 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 17 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
