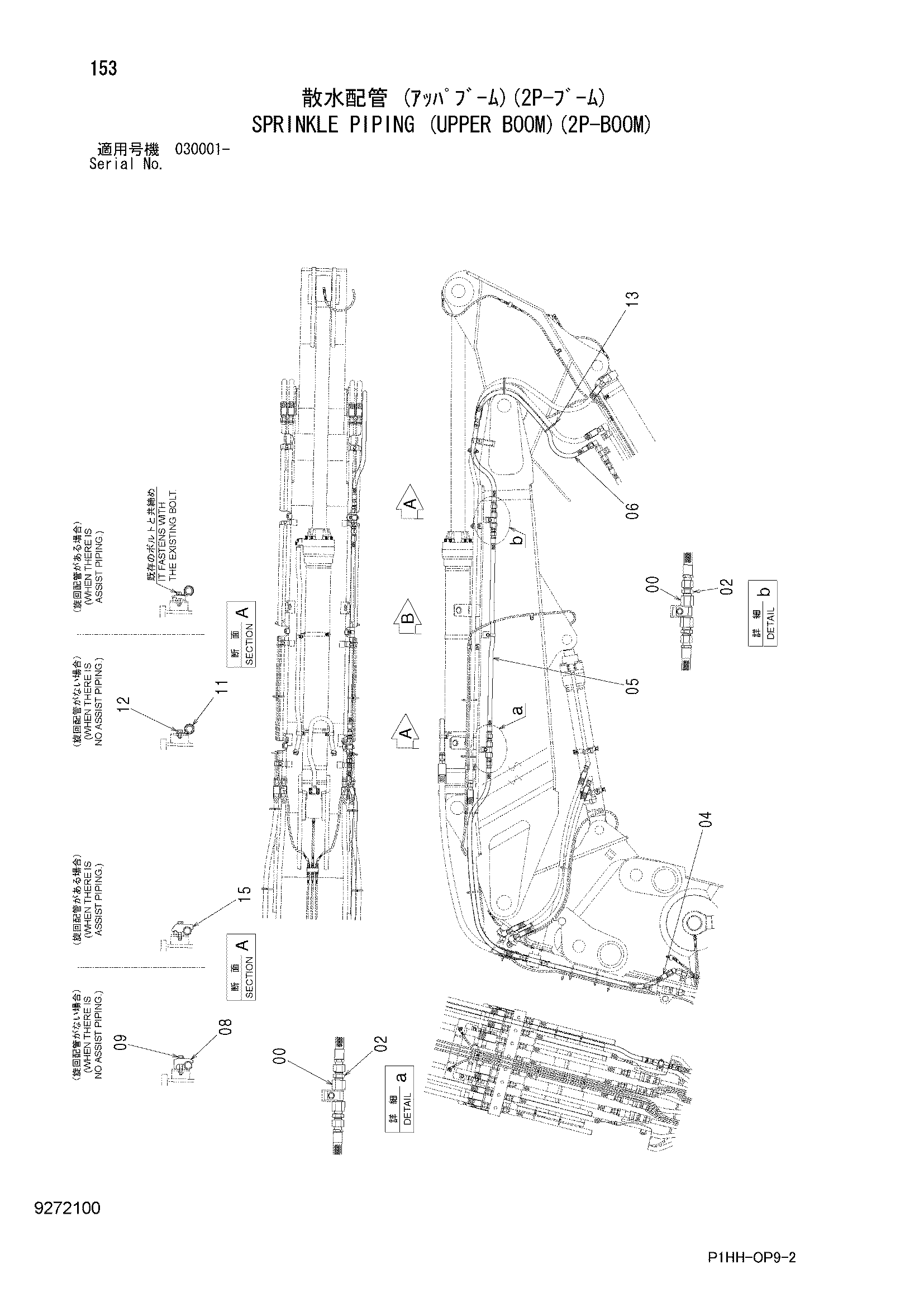

Орошение трубопроводы (верхний стрела)(2P-BOOM) — HITACHI ZX350K
Заводская схема «Орошение трубопроводы (верхний стрела)(2P-BOOM)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 2 |
| 02 | 94-1305 | Адаптер | 4 |
| 04 | 4615758 | Шланг | 1 |
| 05 | 4268950 | Шланг | 1 |
| 06 | 4268954 | Шланг | 1 |
| 08 | 4190127 | Хомут трубки | 2 |
| 09 | J271270 | Болт с шайбой | 2 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4190264 | Зажим | 1 |
| 12 | J271225 | Болт с шайбой | 1 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4055312 | Ленточный зажим | 2 |
| 15 | 4619468 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
