Рукоять — HITACHI ZX350K

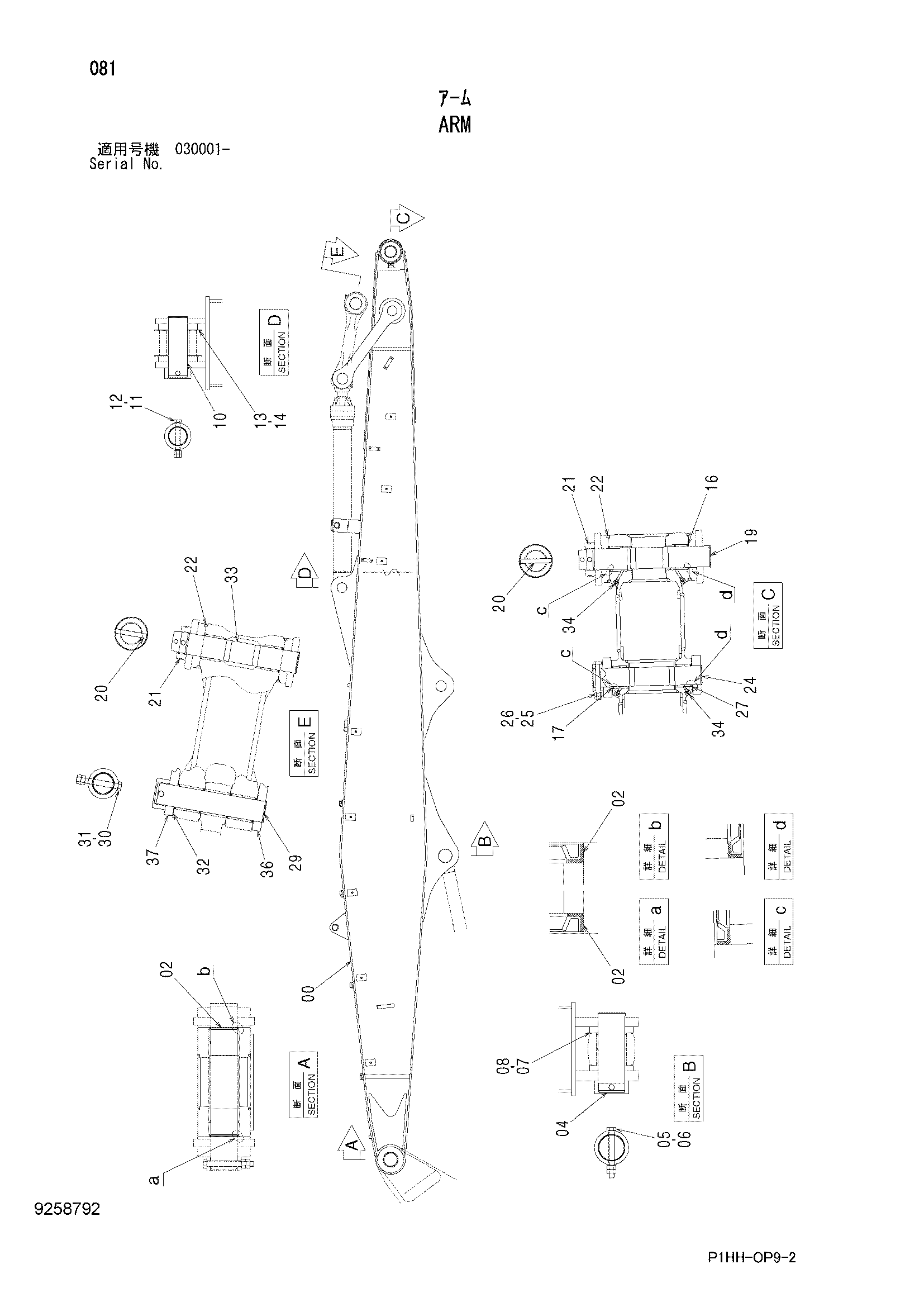

Заводская схема «Рукоять» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049848 | Рукоять | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 04 | 3037538 | Палец | 1 |
| 05 | J932013 | Болт | 1 |
| 06 | J951020 | Гайка | 2 |
| 07 | 4189839 | Регулировочная шайба 1.2mm | 1 |
| 08 | 4189838 | Регулировочная шайба 2.3mm | 1 |
| 10 | 3088578 | Палец | 1 |
| 11 | 4435124 | Стопорный палец | 1 |
| 12 | J950016 | Гайка | 2 |
| 13 | 4444288 | Упорная пластина 1.0mm | 2 |
| 14 | 4444289 | Упорная пластина 2.0mm | 1 |
| 16 | 4067902 | Пылезащитное уплотнение | 2 |
| 17 | 4084578 | Пылезащитное уплотнение | 2 |
| 19 | 3088577 | Палец | 1 |
| 20 | 4454560 | Палец | 2 |
| 21 | 4454561 | Кольцо | 2 |
| 22 | 4089028 | Уплотнительное кольцо | 4 |
| 24 | 3088579 | Палец | 1 |
| 25 | 4435124 | Стопорный палец | 1 |
| 26 | J950016 | Гайка | 2 |
| 27 | 4450011 | Упорная пластина 2.0mm | 2 |
| 29 | 3088581 | Палец | 1 |
| 30 | 4435126 | Стопорный палец | 1 |
| 31 | J950020 | Гайка | 2 |
| 32 | 4450012 | Упорная пластина 1.0mm | 4 |
| 33 | 3088580 | Палец | 1 |
| 34 | J75481 | Пресс-маслёнка | 4 |
| 36 | 3057230 | Тяга | 1 |
| 37 | 8082975 | Тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
