Трубопроводы — HITACHI ZX350K

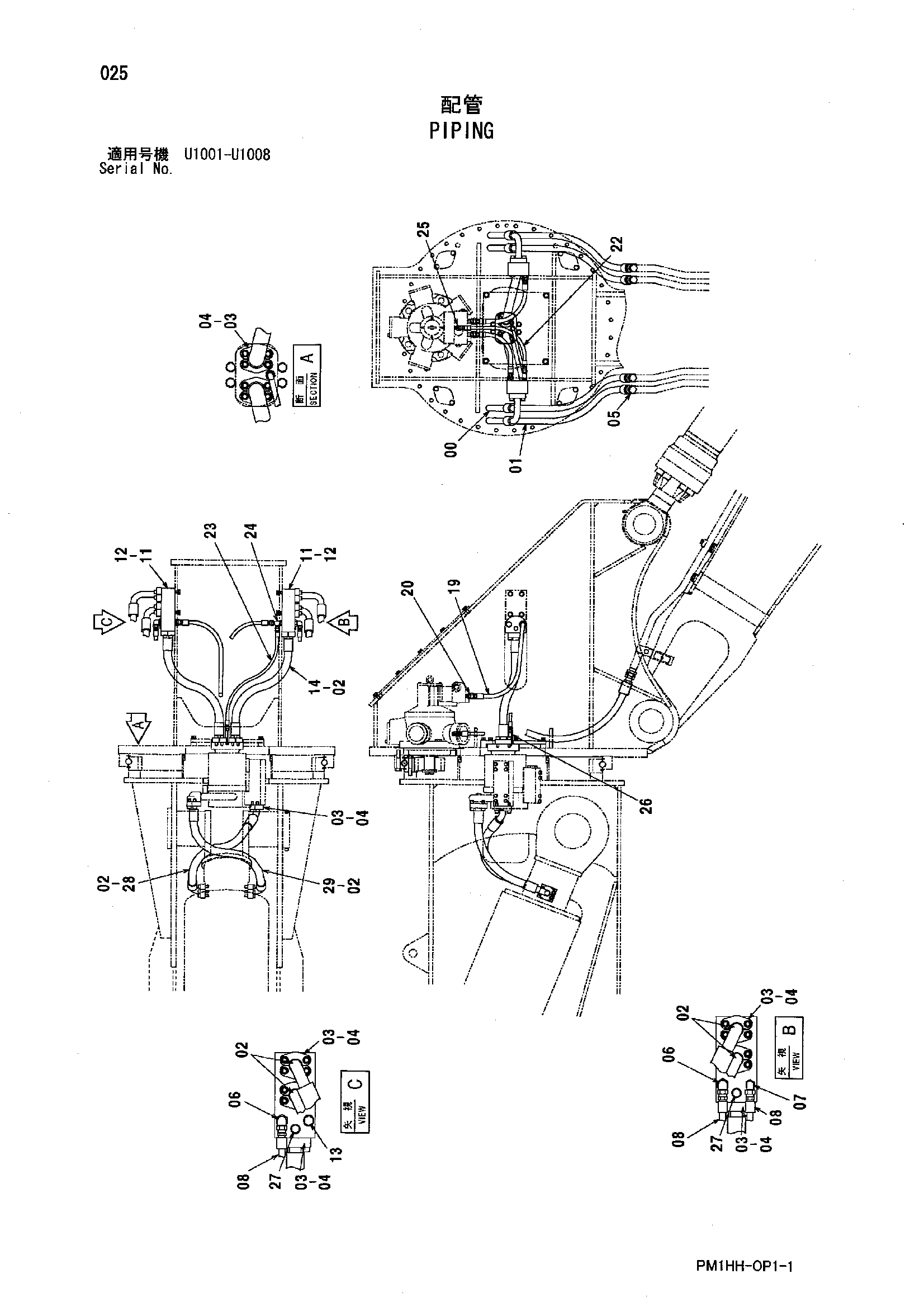

Заводская схема «Трубопроводы» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4487281 | Шланг | 2 |
| 01 | 4486734 | Шланг | 2 |
| 02 | 966993 | Уплотнительное кольцо | 12 |
| 03 | 4085560 | Разъёмный фланец | 24 |
| 04 | M341240 | Болт с внутренним шестигранником | 48 |
| 05 | 4187328 | Уплотнительное кольцо | 4 |
| 06 | A852343 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4476852 | Шланг | 3 |
| 11 | 2047970 | Блок | 2 |
| 12 | J021240 | Болт с шайбой | 8 |
| 12 | J271240 замена: J901240 | Болт с шайбой | 8 |
| 12 | J271240 замена: J222012 | Болт с шайбой | 8 |
| 13 | 4092534 | Пробка | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4470799 | Шланг | 2 |
| 19 | 4327639 | Шланг | 2 |
| 20 | A852144 | Адаптер | 4 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4412108 | Шланг | 1 |
| 23 | 4269795 | Шланг | 1 |
| 24 | 4246385 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4303099 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4093624 | Пробка | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4486993 замена: 4637305 | Шланг | 1 |
| 29 | 4470804 замена: 4637306 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
