Электрооборудование (C) — HITACHI ZX350K

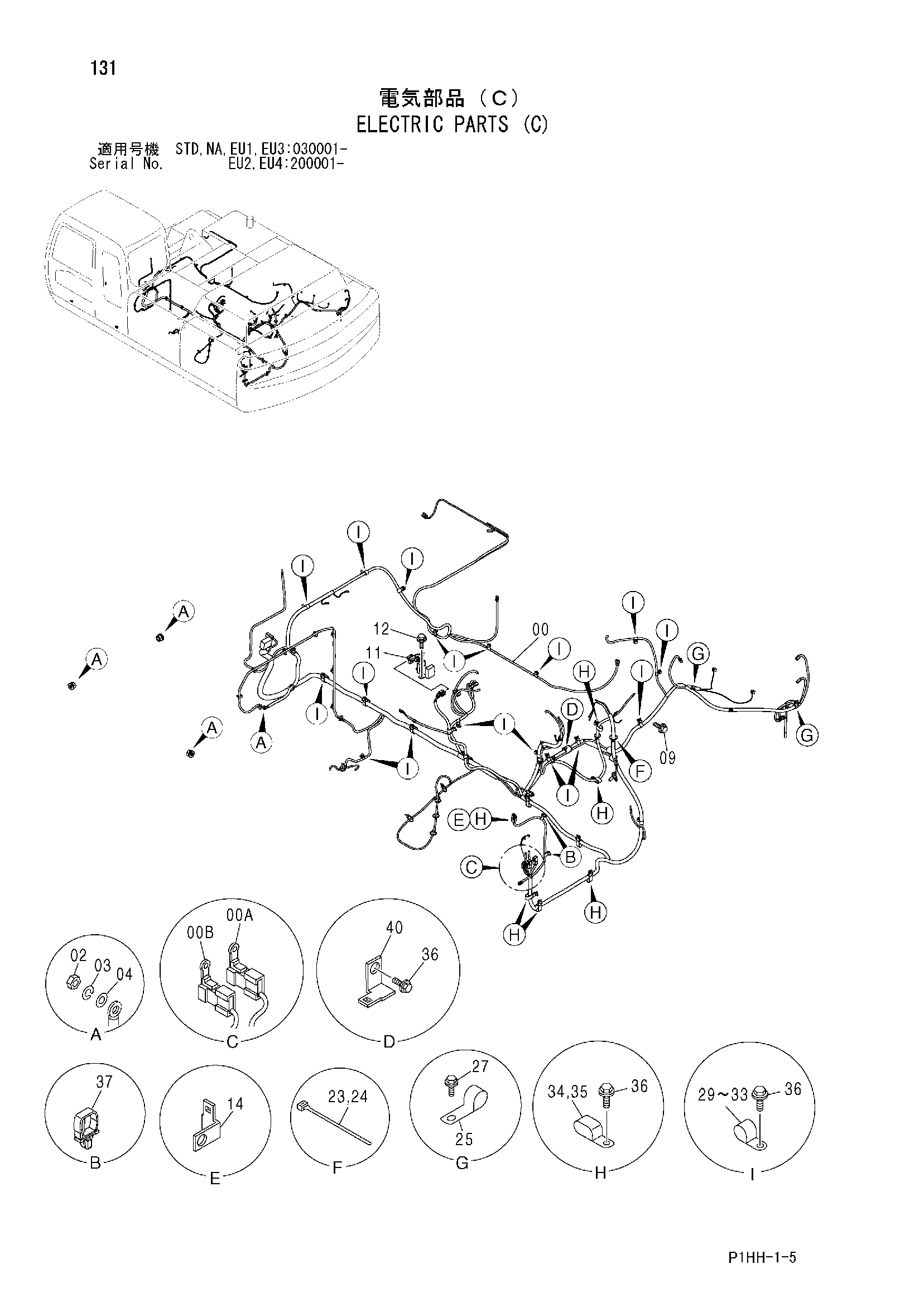

Заводская схема «Электрооборудование (C)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003836 замена: 0004777 | Жгут проводов | 1 |
| 00 | 0004777 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле-линк | 1 |
| 00B | 4315323 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 09 | J021025 | Болт с шайбой | 1 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 11 | 4452158 | Реле защитный | 1 |
| 12 | J010816 | Болт с шайбой | 2 |
| 12 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 14 | 4257159 | Кронштейн | 1 |
| 23 | 4055311 | Ленточный зажим | 16 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 25 | 4450494 | Зажим | 2 |
| 27 | J010616 | Болт с шайбой | 2 |
| 27 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 29 | 4190261 | Зажим (10) | 5 |
| 30 | 4190275 | Зажим (14) | 2 |
| 31 | 4190273 | Зажим (18) | 5 |
| 32 | 4190274 | Зажим (20) | 6 |
| 33 | 4190264 | Зажим (35) | 4 |
| 34 | 4190282 | Зажим (18X2) | 2 |
| 35 | 4190266 | Зажим (22X2) | 5 |
| 36 | J011020 | Болт с шайбой | 30 |
| 36 | J271020 замена: J901020 | Болт с шайбой | 30 |
| 37 | 4449250 | Зажим | 2 |
| 40 | 4418301 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
