Рукоять трубопроводы — HITACHI ZX350K

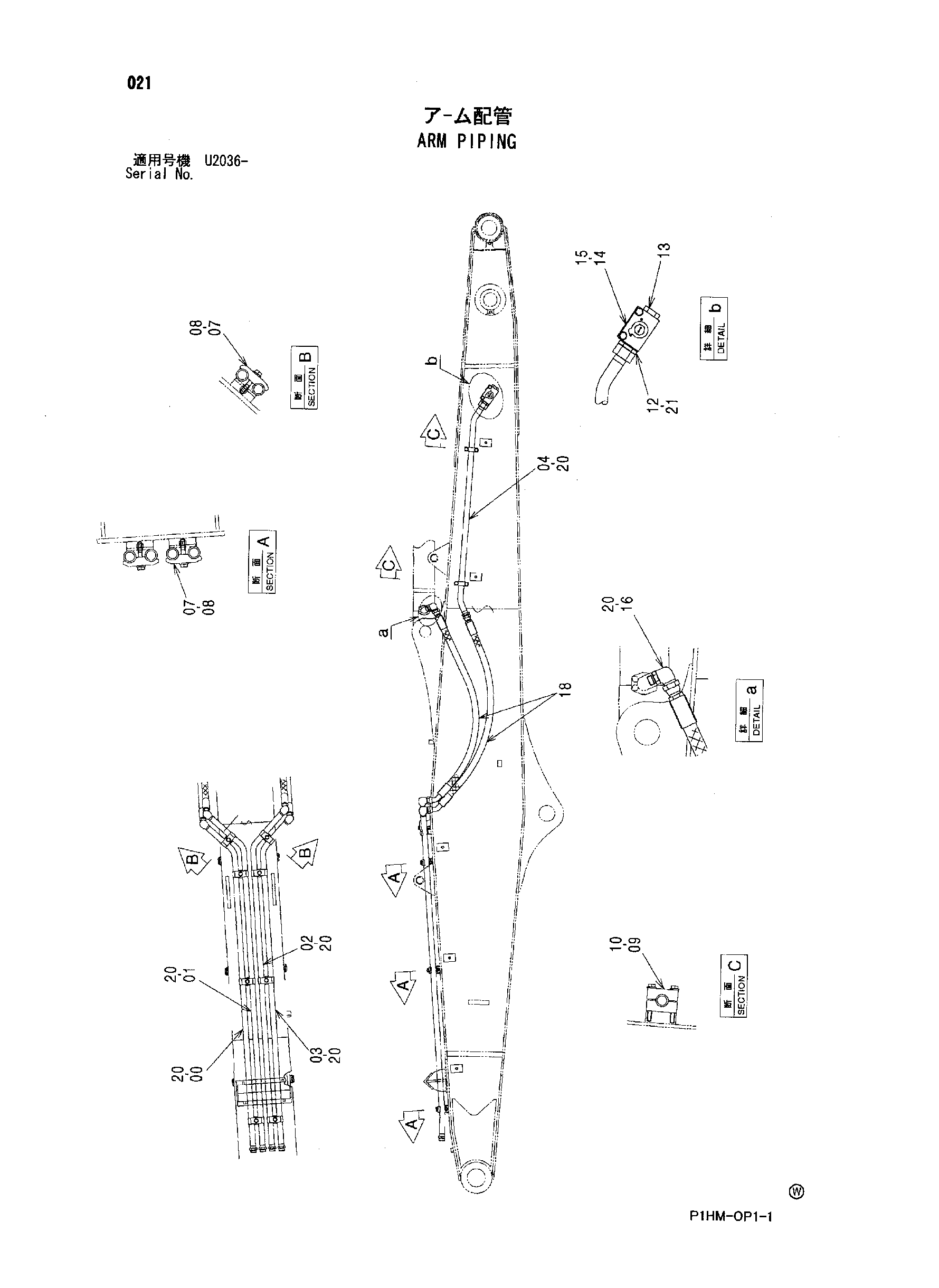

Заводская схема «Рукоять трубопроводы» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096852 | Трубка | 1 |
| 01 | 8096853 | Трубка | 1 |
| 02 | 8096854 | Трубка | 1 |
| 03 | 8096855 | Трубка | 1 |
| 04 | 9762749 | Трубка | 2 |
| 07 | 4189860 | Хомут трубки | 8 |
| 08 | J271270 | Болт с шайбой | 8 |
| 08A | J901270 | Болт | 1 |
| 08B | J222012 | Плоская шайба | 1 |
| 09 | 4334363 | Хомут трубки | 8 |
| 10 | J271295 | Болт с шайбой | 8 |
| 10A | J901295 | Болт | 1 |
| 10B | J222012 | Плоская шайба | 1 |
| 12 | 4205196 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4113926 | Пробка | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4447675 | Запорный клапан | 2 |
| 15 | J271085 | Болт с шайбой | 4 |
| 15A | J901085 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
| 16 | 4205391 | Угловой штуцер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4482864 | Шланг | 4 |
| 20 | 4187328 | Уплотнительное кольцо | 12 |
| 21 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
