Вспомогательный трубопроводы (рукоять)(боковой порт) — HITACHI ZX350K

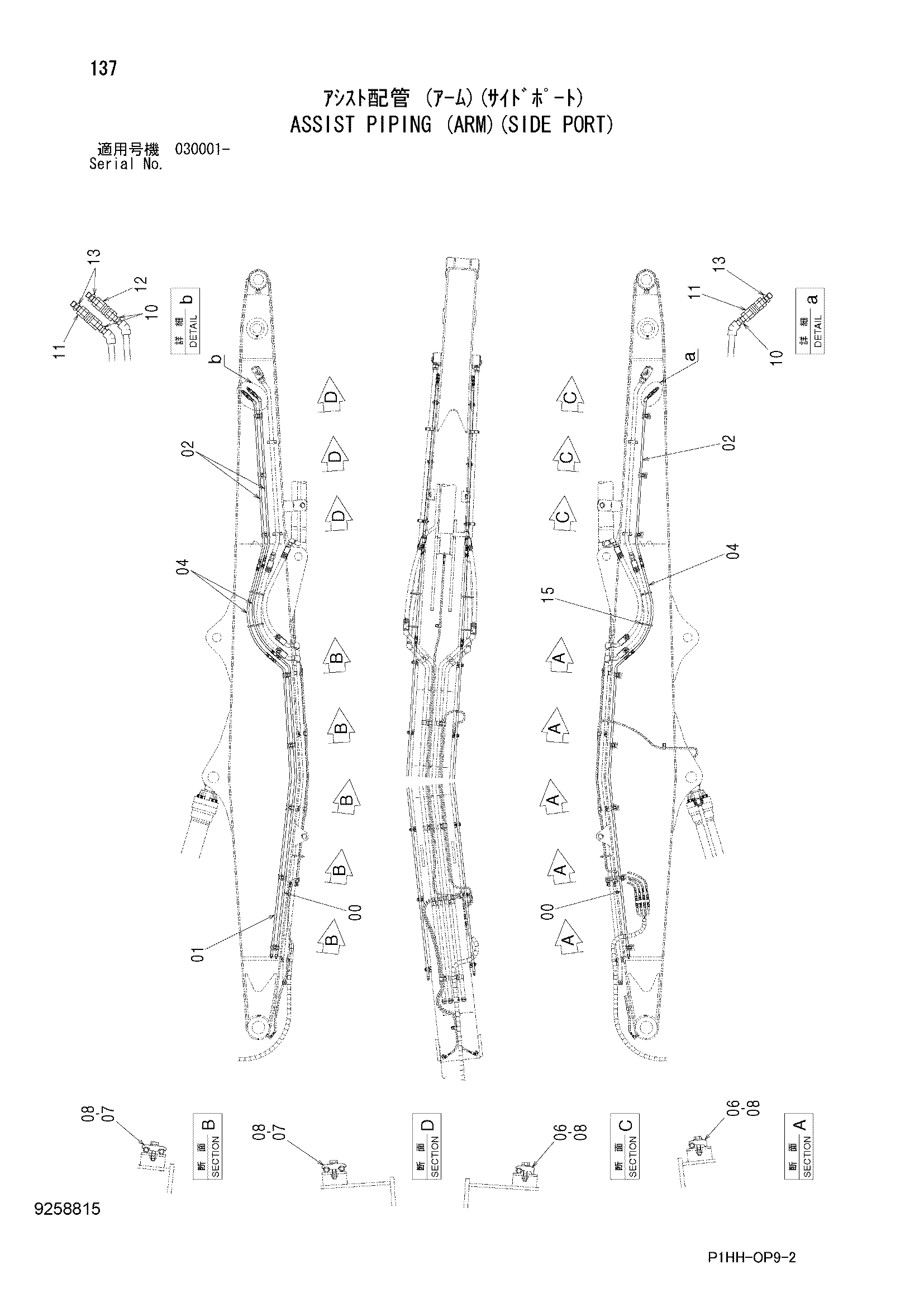

Заводская схема «Вспомогательный трубопроводы (рукоять)(боковой порт)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765400 | Трубка | 2 |
| 01 | 9765401 | Трубка | 1 |
| 02 | 9765402 | Трубка | 3 |
| 04 | 4294860 | Шланг | 3 |
| 06 | 4190124 | Хомут трубки | 8 |
| 07 | 4189858 | Хомут трубки | 8 |
| 08 | J271250 | Болт с шайбой | 16 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 94-1702 | Адаптер | 3 |
| 11 | 4059552 | Самоуплотняющееся соединение | 2 |
| 11A | 4644532 | Пылезащитный колпачок | 1 |
| 11B | 4644533 | Пылезащитный колпачок | 1 |
| 12 | 4232933 | Самоуплотняющееся соединение | 1 |
| 12A | 4644532 | Пылезащитный колпачок | 1 |
| 12B | 4644533 | Пылезащитный колпачок | 1 |
| 13 | 94-1302 | Адаптер | 3 |
| 15 | 4121859 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
