BH стрела пипнг (верхний) — HITACHI ZX350K

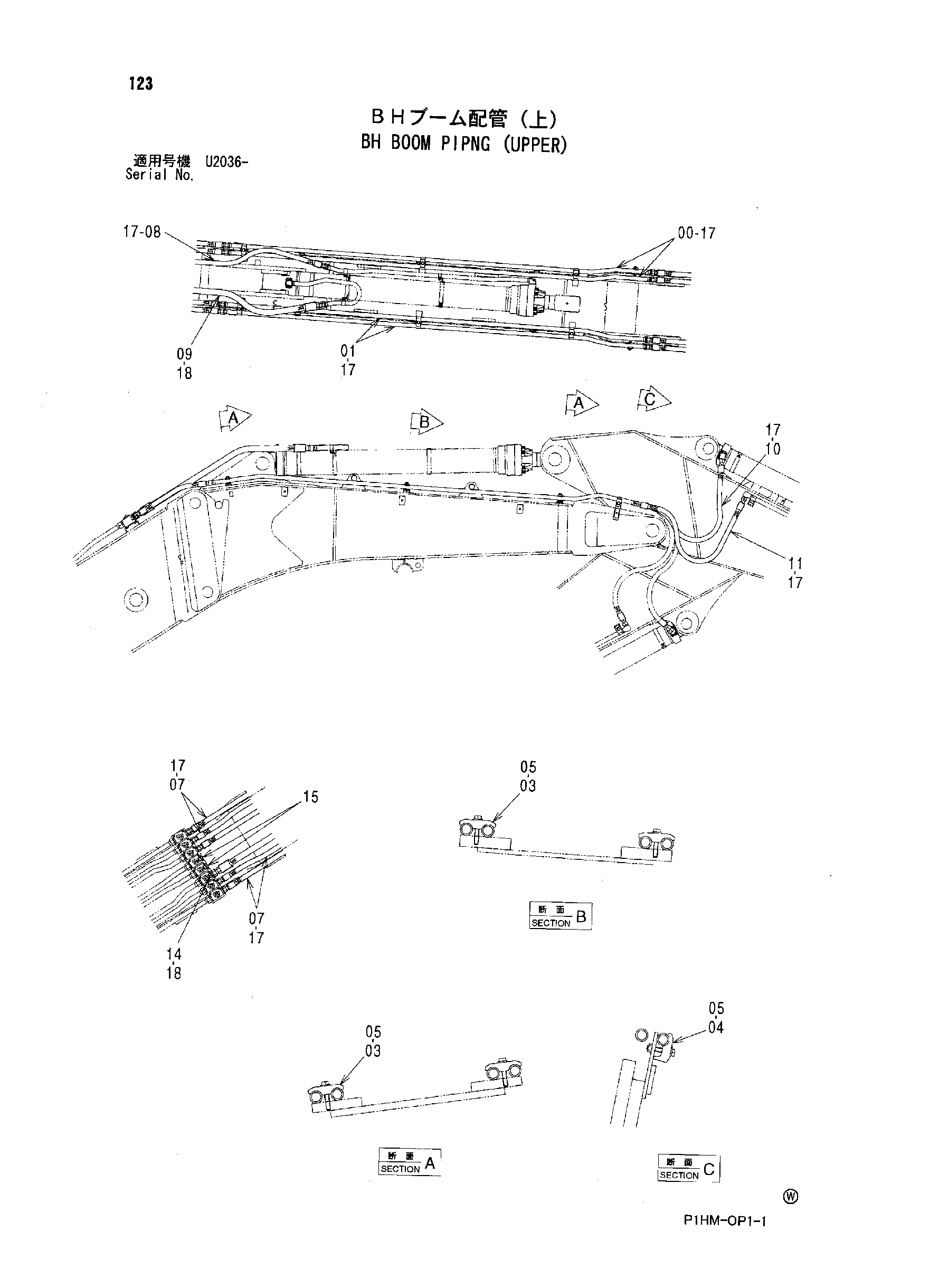

Заводская схема «BH стрела пипнг (верхний)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096856 | Трубка | 2 |
| 01 | 8096857 | Трубка | 2 |
| 03 | 4189860 | Хомут трубки | 6 |
| 04 | 4190127 | Хомут трубки | 2 |
| 05 | J271270 | Болт с шайбой | 8 |
| 05A | J901270 | Болт | 1 |
| 05B | J222012 | Плоская шайба | 1 |
| 07 | 4286810 | Шланг | 4 |
| 08 | 4452263 | Шланг | 1 |
| 09 | 4482859 | Шланг | 1 |
| 10 | 4396299 | Шланг | 2 |
| 11 | 4451543 | Шланг | 2 |
| 14 | 4205196 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 18 |
| 18 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
