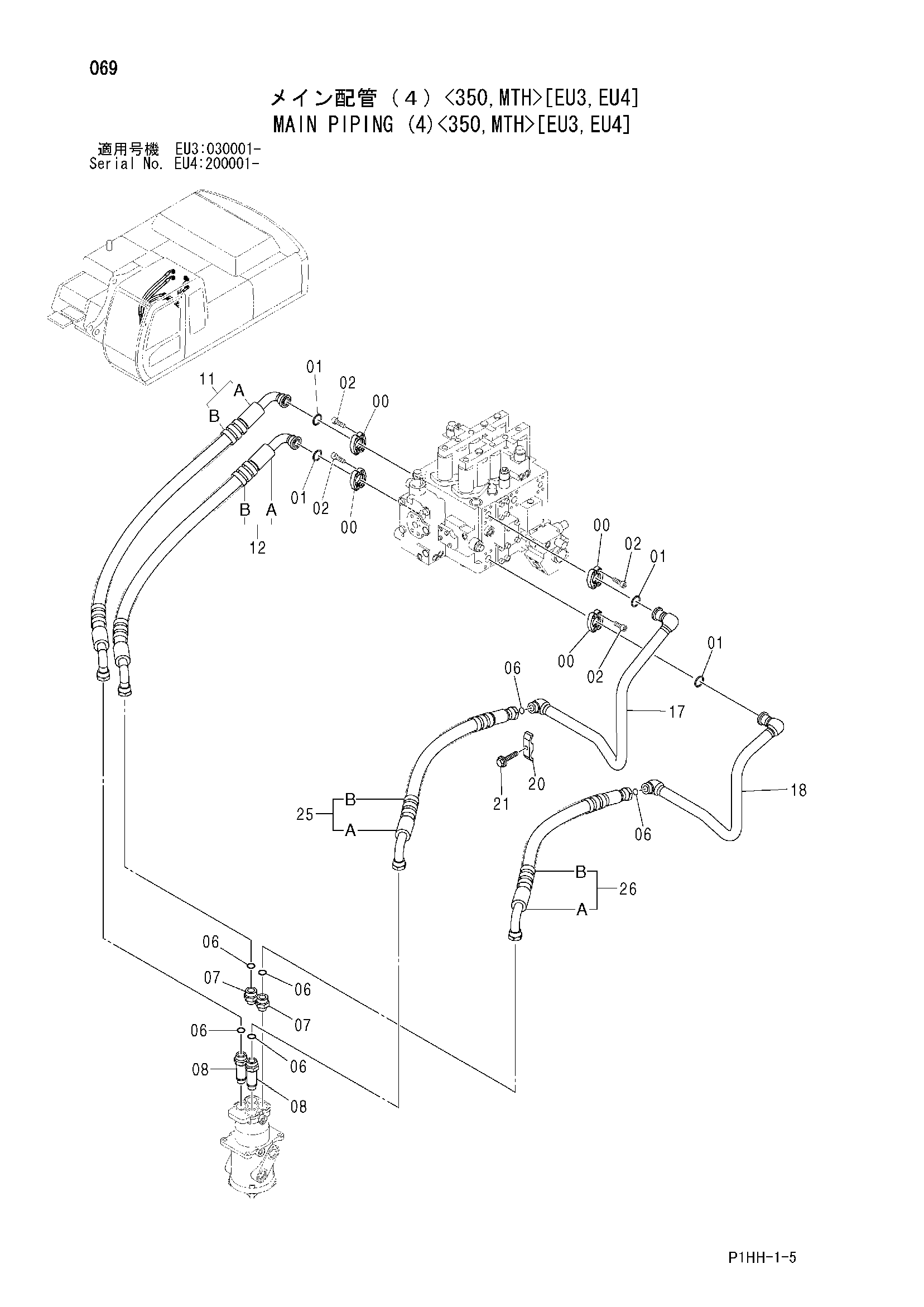

Основные гидролинии (4)<350, MTH>[EU3, EU4] — HITACHI ZX350K
Заводская схема «Основные гидролинии (4)<350, MTH>[EU3, EU4]» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Основные гидролинии (4)<350, MTH>[EU3, EU4] HITACHI ZX350K](/catalog-drawings/05/058b5af3-a6c7-4994-953e-68cff2bfa556.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 06 | 4187328 | Уплотнительное кольцо | 6 |
| 07 | A853168 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4198411 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 9231106 | Шланг в сборе | 1 |
| 11A | 4609422 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 4 |
| 12 | 9231107 | Шланг в сборе | 1 |
| 12A | 4609423 | Шланг | 1 |
| 12B | 4327294 | Защитный кожух | 4 |
| 17 | 7045428 | Трубка | 1 |
| 18 | 7045429 | Трубка | 1 |
| 20 | 4053599 | Хомут трубки | 1 |
| 21 | J271260 | Болт с шайбой | 1 |
| 21A | J901260 | Болт | 1 |
| 21B | J222012 | Плоская шайба | 1 |
| 25 | 9235477 | Шланг в сборе | 1 |
| 25A | 4614851 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 3 |
| 26 | 9235478 | Шланг в сборе | 1 |
| 26A | 4614852 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
