Внутренний стрела трубопроводы — HITACHI ZX350K

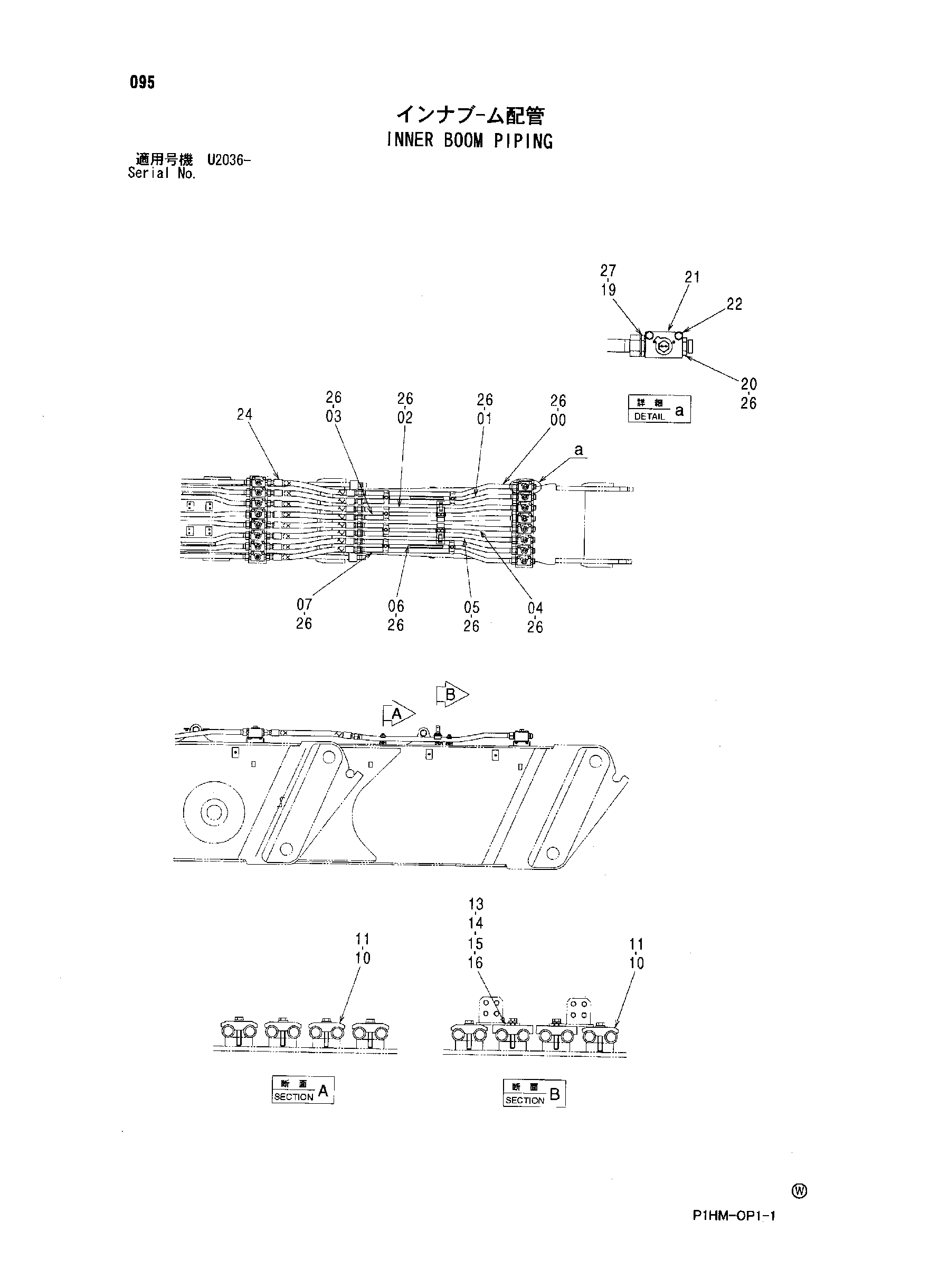

Заводская схема «Внутренний стрела трубопроводы» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096836 | Трубка | 1 |
| 01 | 8096837 | Трубка | 1 |
| 02 | 8096838 | Трубка | 1 |
| 03 | 8096839 | Трубка | 1 |
| 04 | 8096840 | Трубка | 1 |
| 05 | 8096841 | Трубка | 1 |
| 06 | 8096842 | Трубка | 1 |
| 07 | 8096843 | Трубка | 1 |
| 10 | 4189860 | Хомут трубки | 6 |
| 11 | J271270 | Болт с шайбой | 6 |
| 11A | J901270 | Болт | 1 |
| 11B | J222012 | Плоская шайба | 1 |
| 13 | 4612395 | Хомут трубки | 2 |
| 14 | J901275 | Болт | 4 |
| 15 | A590112 | Плоская шайба | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 19 | 4205196 | Адаптер | 8 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4189535 | Адаптер | 8 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4447675 | Запорный клапан | 8 |
| 22 | J271090 | Болт с шайбой | 16 |
| 22A | J901090 | Болт | 1 |
| 22B | J222010 | Плоская шайба | 1 |
| 24 | 4286810 | Шланг | 8 |
| 26 | 4187328 | Уплотнительное кольцо | 16 |
| 27 | 4187329 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
