Стрела трубопроводы (верхний) — HITACHI ZX350K

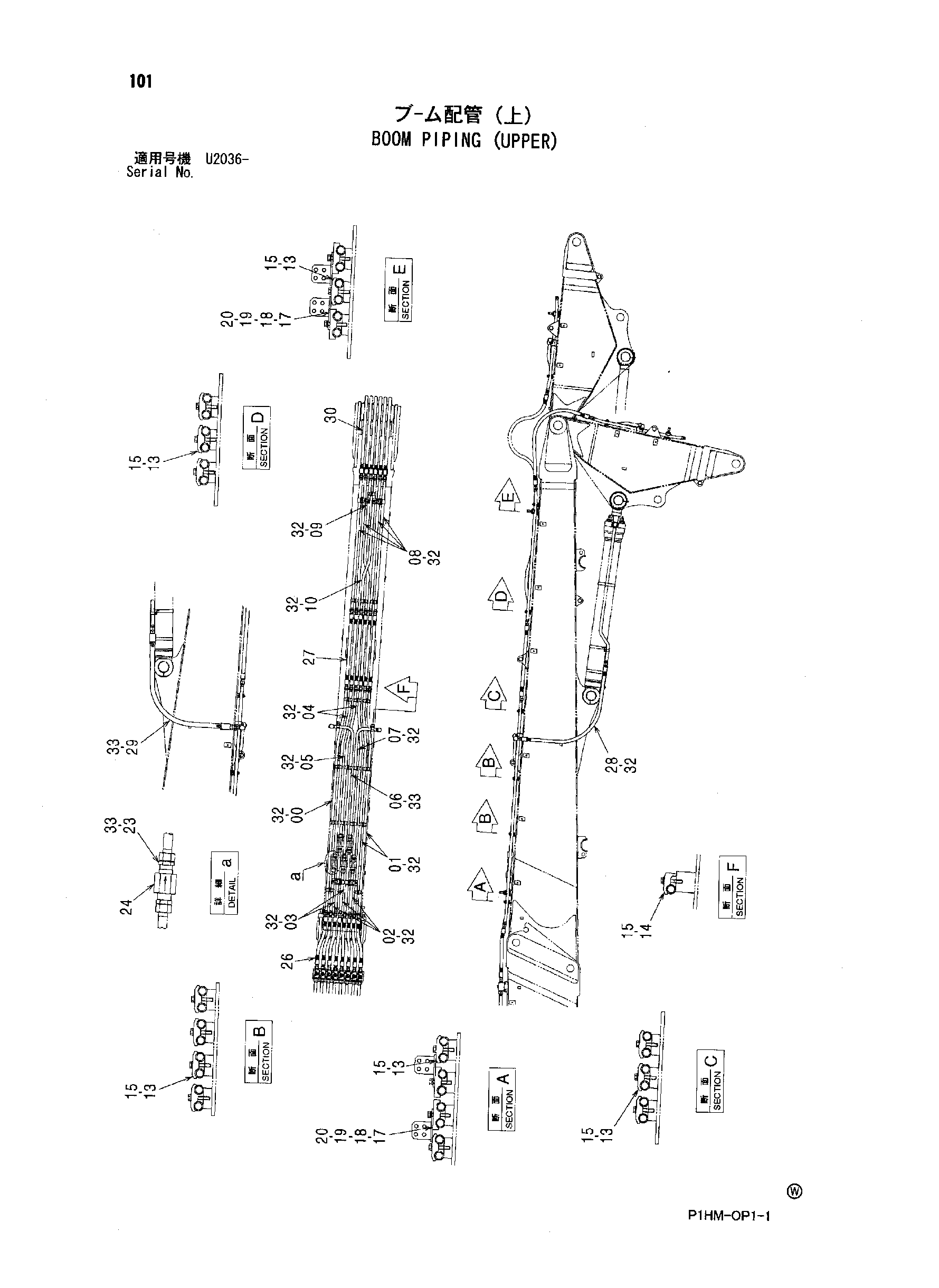

Заводская схема «Стрела трубопроводы (верхний)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096844 | Трубка | 1 |
| 01 | 8096845 | Трубка | 2 |
| 02 | 9762744 | Трубка | 3 |
| 03 | 9762745 | Трубка | 2 |
| 04 | 9762746 | Трубка | 2 |
| 05 | 9762747 | Трубка | 1 |
| 06 | 8096846 | Трубка | 1 |
| 07 | 8096847 | Трубка | 1 |
| 08 | 9762748 | Трубка | 4 |
| 09 | 8097023 | Трубка | 1 |
| 10 | 8097024 | Трубка | 1 |
| 13 | 4189860 | Хомут трубки | 17 |
| 14 | 4190127 | Хомут трубки | 2 |
| 15 | J271270 | Болт с шайбой | 19 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 17 | 4612395 | Хомут трубки | 4 |
| 18 | J901275 | Болт | 8 |
| 19 | A590112 | Плоская шайба | 8 |
| 20 | A590912 | Пружинная шайба | 8 |
| 23 | 4207425 | Адаптер | 10 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 9075046 | Клапан замедленного возврата | 5 |
| 26 | 4286810 | Шланг | 8 |
| 27 | 4286851 | Шланг | 6 |
| 28 | 4400850 | Шланг | 1 |
| 29 | 4482859 | Шланг | 1 |
| 30 | 4400848 | Шланг | 6 |
| 32 | 4187328 | Уплотнительное кольцо | 28 |
| 33 | 4187329 | Уплотнительное кольцо | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
