Верхний стрела — HITACHI ZX350K

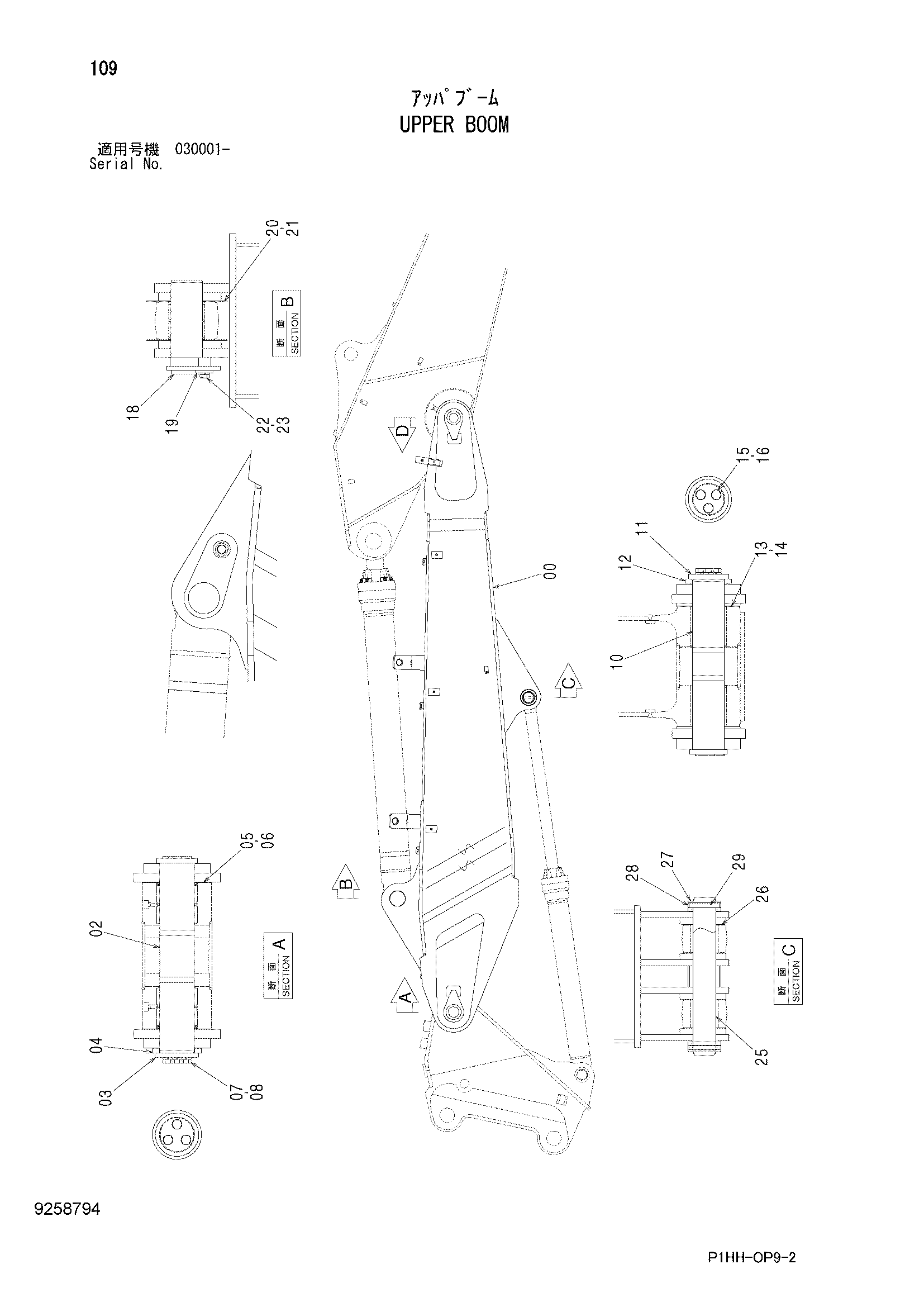

Заводская схема «Верхний стрела» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049849 | Стрела верхний | 1 |
| 02 | 8103421 | Палец | 1 |
| 03 | 4647690 | Ограничитель | 1 |
| 04 | 4647684 | Проставка | 1 |
| 05 | 4647685 | Регулировочная шайба 1.0mm | 2 |
| 06 | 4647686 | Регулировочная шайба 2.0mm | 1 |
| 07 | J912050 | Болт | 3 |
| 08 | A590920 | Пружинная шайба | 3 |
| 10 | 8069307 | Палец | 1 |
| 11 | 4387309 | Ограничитель | 1 |
| 12 | 4387307 | Шайба | 1 |
| 13 | 4373798 | Упорная пластина 1.0mm | 2 |
| 14 | 4373799 | Упорная пластина 2.0mm | 1 |
| 15 | J912050 | Болт | 3 |
| 16 | A590920 | Пружинная шайба | 3 |
| 18 | 8080628 | Палец | 1 |
| 19 | 4441471 | Пластина | 1 |
| 20 | 4445635 | Упорная пластина 1.0mm | 2 |
| 21 | 4445636 | Упорная пластина 2.0mm | 1 |
| 22 | J921840 | Болт | 1 |
| 23 | J257218 | Пружинная шайба | 1 |
| 25 | 3106922 | Палец | 1 |
| 26 | 4450012 | Упорная пластина 1.0mm | 4 |
| 27 | 4197035 | Ограничитель | 2 |
| 28 | 4098712 | Кольцо | 2 |
| 29 | 4098713 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
