Механизм поворота — HITACHI ZX350K

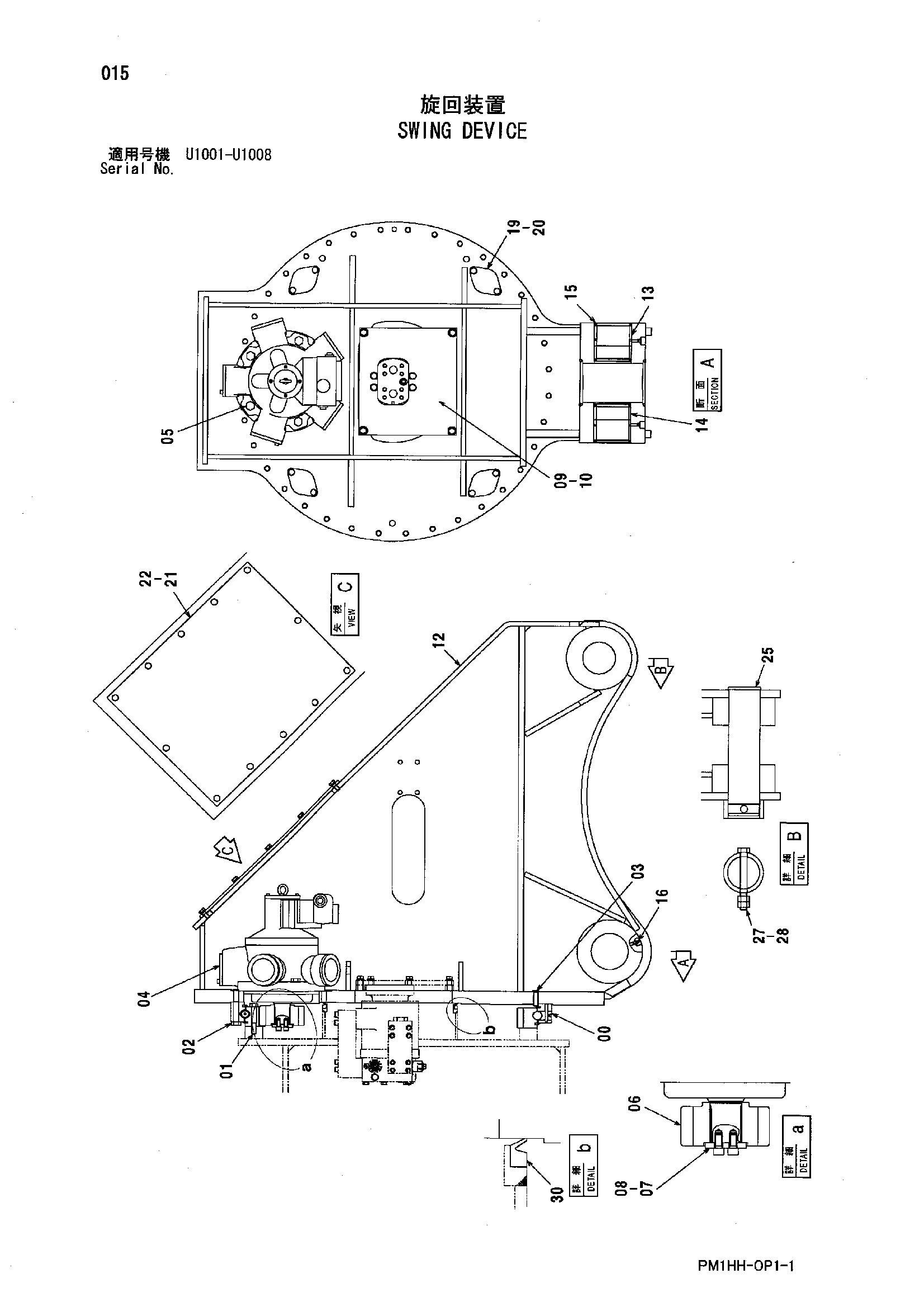

Заводская схема «Механизм поворота» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9221797 | Поворот киркле | 1 |
| 01 | J931695 | Болт | 36 |
| 02 | J921802 | Болт | 36 |
| 03 | 4481313 | Установочный штифт | 3 |
| 04 | 4489246 | Гидромотор | 1 |
| 05 | M341860 | Болт с внутренним шестигранником | 5 |
| 06 | 3094667 | Шестерня | 1 |
| 07 | 4470078 | Пластина | 1 |
| 08 | M351225 | Болт с внутренним шестигранником | 2 |
| 09 | 9221813 | Центральный коллектор | 1 |
| 10 | J021255 | Болт с шайбой | 4 |
| 10 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 10 | J271255 замена: J222012 | Болт с шайбой | 4 |
| 12 | 5008733 | Рама | 1 |
| 13 | 4381855 | Втулка | 2 |
| 14 | 4443884 | Втулка | 2 |
| 15 | 4085479 | Пылезащитное уплотнение | 4 |
| 16 | J75481 | Пресс-маслёнка | 2 |
| 19 | 4470081 | Крышка | 4 |
| 20 | J011230 | Болт с шайбой | 8 |
| 20 | J271230 замена: J901230 | Болт с шайбой | 8 |
| 20 | J271230 замена: J222012 | Болт с шайбой | 8 |
| 21 | 3094668 | Крышка | 1 |
| 22 | J011230 | Болт с шайбой | 12 |
| 22 | J271230 замена: J901230 | Болт с шайбой | 12 |
| 22 | J271230 замена: J222012 | Болт с шайбой | 12 |
| 25 | 3094669 | Палец | 1 |
| 27 | M222406 замена: J932415 | Болт | 1 |
| 27 | J932415 | Болт | 1 |
| 28 | J951024 | Гайка | 2 |
| 30 | 4486711 | Пылезащитное уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
