Гидролинии рабочего оборудования (верхний стрела) — HITACHI ZX350K

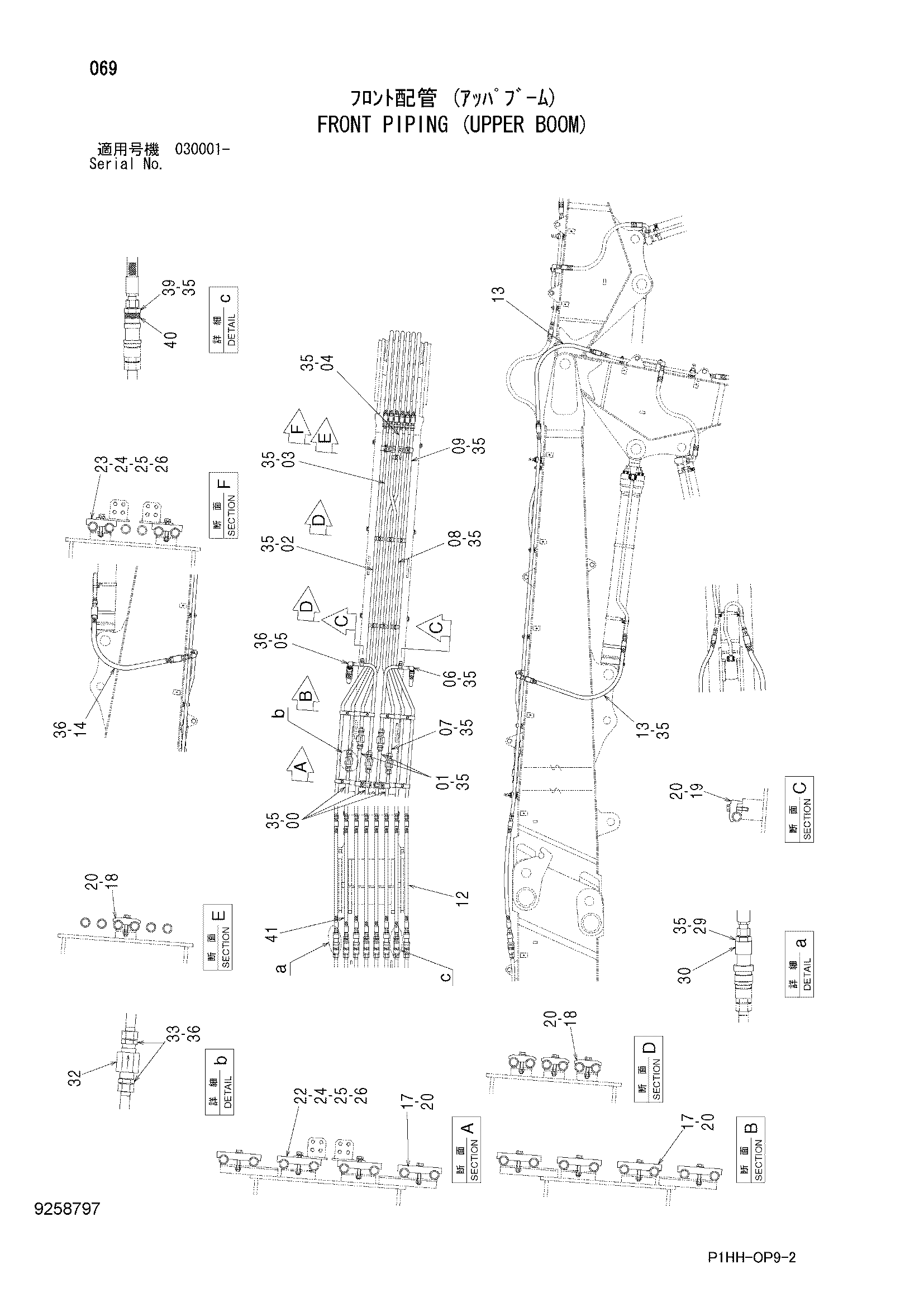

Заводская схема «Гидролинии рабочего оборудования (верхний стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765395 | Трубка | 3 |
| 01 | 9765396 | Трубка | 2 |
| 02 | 8103094 | Трубка | 1 |
| 03 | 8103095 | Трубка | 1 |
| 04 | 8103096 | Трубка | 1 |
| 05 | 8103097 | Трубка | 1 |
| 06 | 8103098 | Трубка | 1 |
| 07 | 8103099 | Трубка | 1 |
| 08 | 8103100 | Трубка | 1 |
| 09 | 8103101 | Трубка | 1 |
| 12 | 4250898 | Шланг | 4 |
| 13 | 4400848 | Шланг | 7 |
| 14 | 4642622 | Шланг | 1 |
| 17 | 4646349 | Хомут трубки | 6 |
| 18 | 4189860 | Хомут трубки | 7 |
| 19 | 4190127 | Хомут трубки | 2 |
| 20 | J271270 | Болт с шайбой | 15 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4646350 | Хомут трубки | 2 |
| 23 | 4612395 | Хомут трубки | 2 |
| 24 | J901275 | Болт | 8 |
| 25 | A590112 | Плоская шайба | 8 |
| 26 | A590912 | Пружинная шайба | 8 |
| 29 | A853108 | Адаптер | 4 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 30 | 4613627 | Муфта | 4 |
| 32 | 9075046 | Клапан замедленного возврата | 5 |
| 33 | A853180 | Адаптер | 10 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4187328 | Уплотнительное кольцо | 24 |
| 36 | 4187329 | Уплотнительное кольцо | 12 |
| 39 | A853188 | Адаптер | 4 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4633852 | Муфта | 4 |
| 41 | 4265832 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
