Гидролинии рабочего оборудования (центральный стрела) — HITACHI ZX350K

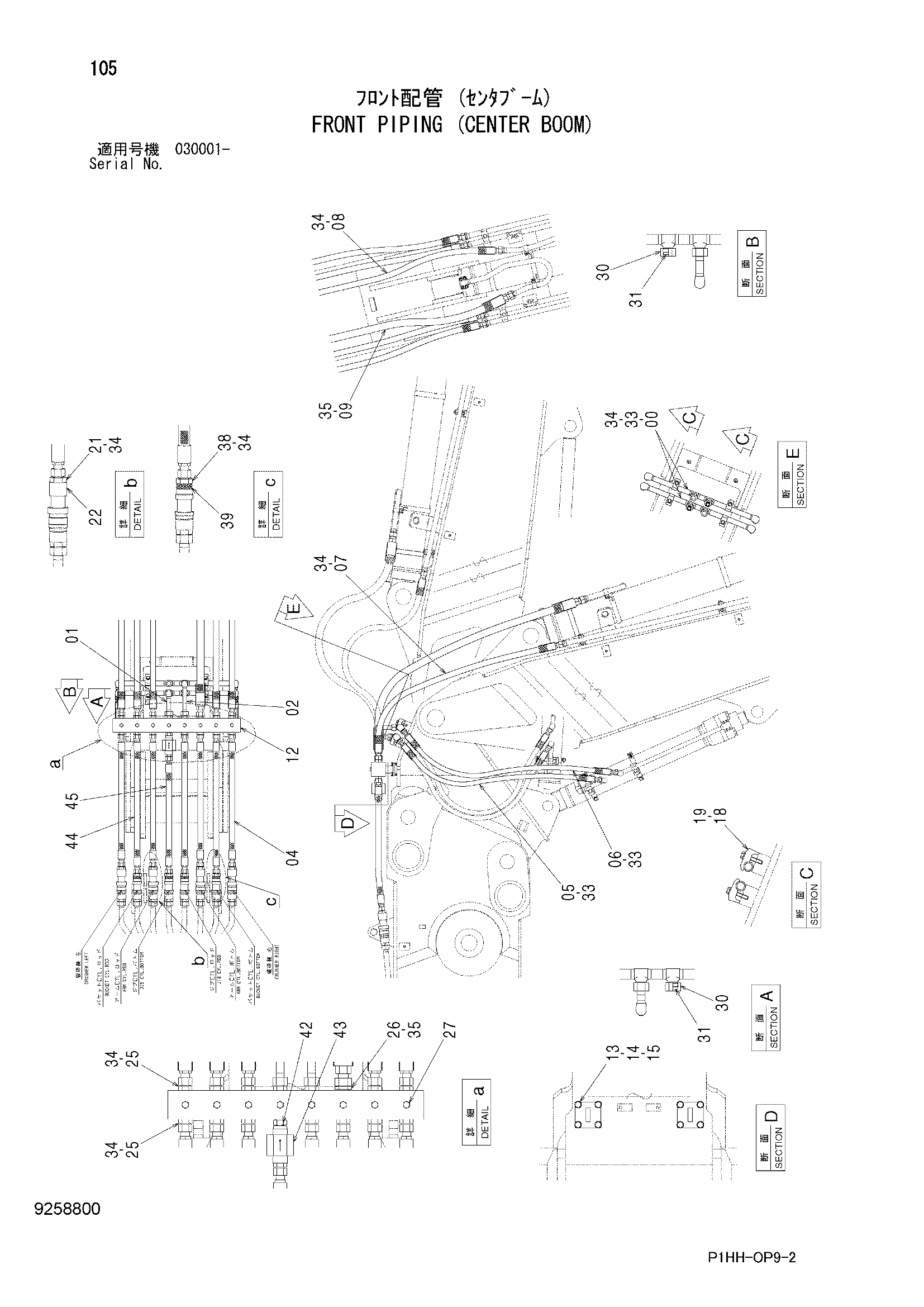

Заводская схема «Гидролинии рабочего оборудования (центральный стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103116 | Трубка | 2 |
| 01 | 9765386 | Трубка | 1 |
| 02 | 9765387 | Трубка | 1 |
| 04 | 4272697 | Шланг | 4 |
| 05 | 4646658 | Шланг | 2 |
| 06 | 4303122 | Шланг | 2 |
| 07 | 4400849 | Шланг | 4 |
| 08 | 4600693 | Шланг | 1 |
| 09 | 4488481 | Шланг | 1 |
| 12 | 9765406 | Коллектор | 1 |
| 13 | J901230 | Болт | 8 |
| 14 | A590112 | Плоская шайба | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 18 | 4190127 | Хомут трубки | 4 |
| 19 | J271270 | Болт с шайбой | 4 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | A853108 | Адаптер | 4 |
| 21A | 970860 | Уплотнительное кольцо | 1 |
| 22 | 4613627 | Муфта | 4 |
| 25 | A853188 | Адаптер | 14 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4205196 | Адаптер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4092534 | Пробка | 8 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4188138 | Гайка | 2 |
| 31 | 4189095 | Колпачок | 2 |
| 33 | 4187308 | Уплотнительное кольцо | 8 |
| 34 | 4187328 | Уплотнительное кольцо | 32 |
| 35 | 4187329 | Уплотнительное кольцо | 2 |
| 38 | A853188 | Адаптер | 4 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4633852 | Муфта | 4 |
| 42 | 4371289 | Адаптер | 1 |
| 42A | 4506429 | Уплотнительное кольцо | 2 |
| 43 | 9075046 | Клапан замедленного возврата | 1 |
| 44 | 4278156 | Шланг | 3 |
| 45 | 4286812 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
