Трубопроводы системы смазки (2.8m вставка стрела) — HITACHI ZX350K

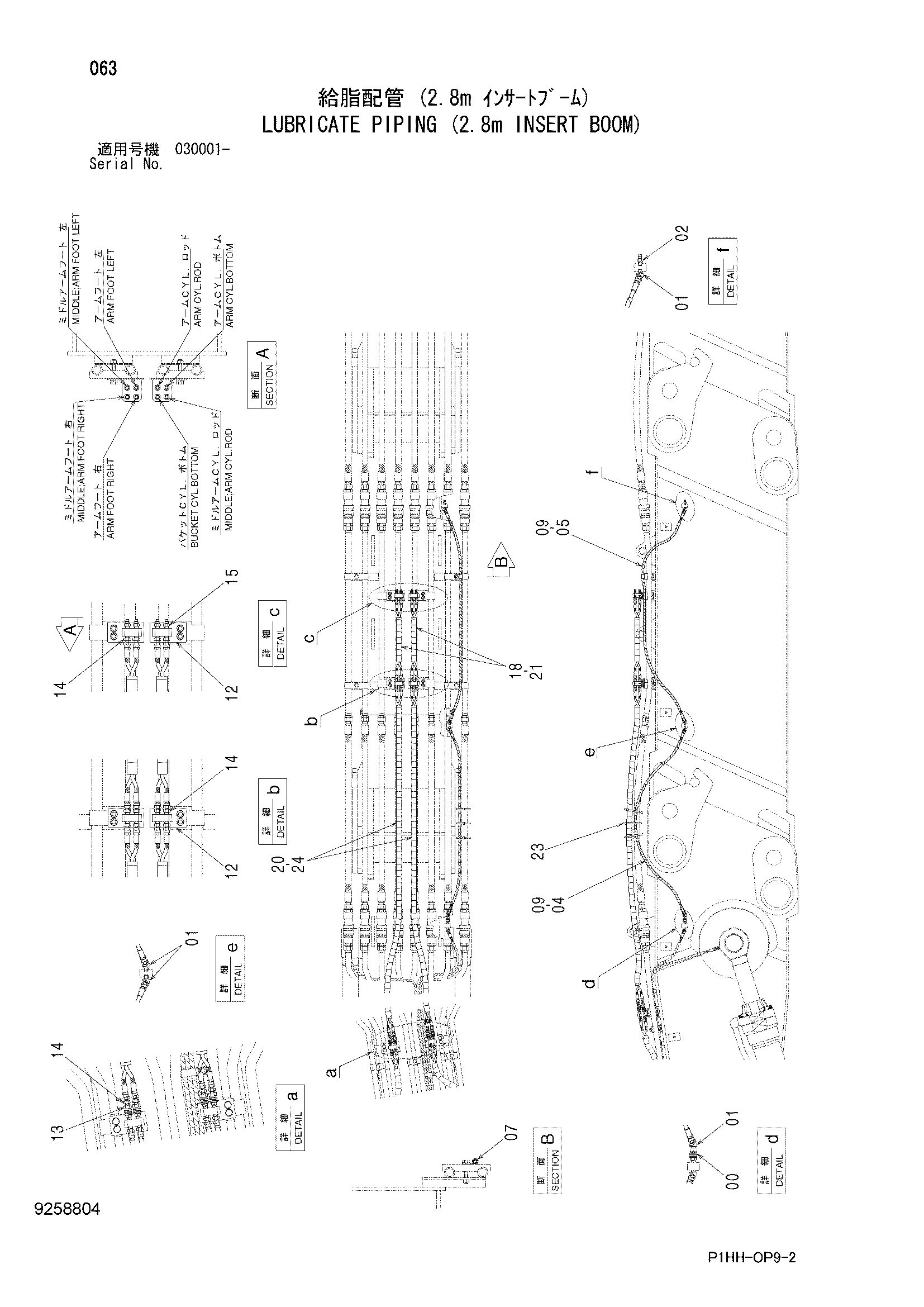

Заводская схема «Трубопроводы системы смазки (2.8m вставка стрела)» для HITACHI ZX350K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4613333 | Самоуплотняющееся соединение | 1 |
| 01 | 4154655 | Угловой штуцер | 4 |
| 02 | 4613332 | Самоуплотняющееся соединение | 1 |
| 04 | 4605046 | Шланг | 1 |
| 05 | 4470280 | Шланг | 1 |
| 07 | 4190275 | Зажим | 1 |
| 09 | 4327293 | Защитный кожух | 6 |
| 12 | 8096858 | Блок | 4 |
| 13 | 4613333 | Самоуплотняющееся соединение | 8 |
| 14 | 4154651 | Адаптер | 32 |
| 15 | 4613332 | Самоуплотняющееся соединение | 8 |
| 18 | 4601661 | Шланг | 8 |
| 20 | 4487204 | Защитный кожух | 2 |
| 21 | 4487205 | Защитный кожух | 1 |
| 23 | 4121859 | Ленточный зажим | 10 |
| 24 | 4449974 | Шланг | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX350K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
